Un cable o conductor flexible no es simplemente una versión «mejor» del rígido. La diferencia principal está en su construcción y capacidad de deformación, pero la elección correcta también depende de la canalización, la sección, la tensión asignada, las condiciones ambientales, la protección mecánica y la compatibilidad con los bornes.
Flexible y rígido describen una característica del conductor; no bastan por sí solos para decidir qué producto puede instalarse.
El circuito, la canalización y las condiciones reales determinan la solución, conforme al REBT aplicable.
La diferencia básica: cómo está construido el conductor
El Reglamento Electrotécnico para Baja Tensión (REBT) define el conductor flexible como el constituido por alambres suficientemente finos y reunidos de forma que pueda utilizarse como cable flexible. También define el cable flexible como el diseñado para garantizar una conexión deformable en servicio, de acuerdo con su estructura y los materiales elegidos.
Como explicación técnica general, un conductor que se denomina coloquialmente rígido suele tener un único elemento conductor o una construcción con menor capacidad de deformación. Uno flexible reúne varios alambres finos. Esta diferencia cambia su comportamiento físico, pero no crea por sí sola una autorización general para usarlo en cualquier circuito, tubo, borne o ubicación.
Matiz importante: el REBT define expresamente el conductor flexible y el cable flexible. La expresión «cable rígido» es habitual en lenguaje comercial, pero no debe tratarse como una clasificación reglamentaria completa equivalente.
Cable, conductor y tubo protector no son lo mismo
Una parte importante de la confusión procede de usar estas palabras como si fueran intercambiables:
- Conductor: elemento destinado a conducir la corriente eléctrica.
- Conductor aislado: conductor con su aislamiento y, en su caso, pantallas.
- Cable: conjunto que puede incluir uno o varios conductores aislados, además de revestimientos o protecciones.
- Cable unipolar: cable que integra un conductor aislado.
- Cable multiconductor: cable que reúne varios conductores aislados dentro de un mismo conjunto.
- Tubo o canalización: elemento que aloja o protege los conductores o cables; es distinto del cable que contiene.
Tubo flexible no significa cable flexible. La ITC-BT-21 regula tubos rígidos, curvables o flexibles según el sistema de canalización. Esa propiedad pertenece al tubo protector y no determina, por sí misma, si el conductor interior debe ser rígido o flexible.

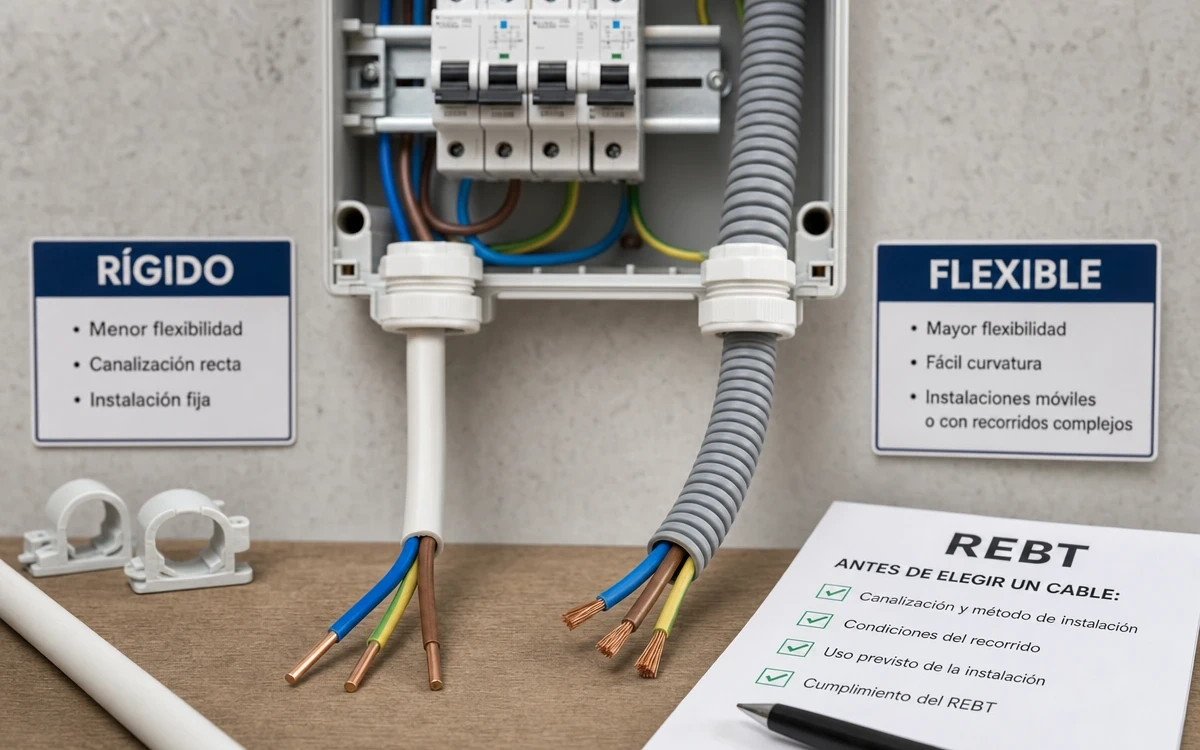

Qué cambia entre rígido y flexible
| Aspecto | Construcción con menor flexibilidad | Construcción flexible | Lo que no permite concluir |
|---|---|---|---|
| Construcción | Suele presentar un único elemento conductor o una construcción que conserva más la forma. | Reúne alambres finos para permitir una mayor capacidad de deformación. | Que uno u otro sea automáticamente válido para cualquier instalación. |
| Comportamiento físico | Suele mantenerse más recto y ordenado en tramos fijos. | Facilita curvas y conexiones deformables previstas para ese producto. | Que el flexible soporte necesariamente flexión repetida, tracción o torsión. |
| Uso orientativo | Puede aparecer en sistemas de instalación fija, si cumple el resto de requisitos. | Resulta relevante cuando existe una conexión deformable en servicio o un equipo móvil, si sus características son adecuadas. | Que un cable flexible sustituya sin más a otro instalado de forma fija. |
| Conexión a equipos | Debe ser compatible con el borne o dispositivo concreto. | También requiere compatibilidad expresa con el borne, terminal o accesorio. | Que todos los bornes admitan indistintamente cualquier tipo o clase de conductor. |
Instalación fija y conexiones con movimiento: el uso previsto importa
La mayor capacidad de deformación de un cable flexible es relevante cuando la conexión debe deformarse durante el servicio. El REBT contempla, por ejemplo, el uso de cable flexible con cubierta de protección para receptores domésticos o análogos destinados a usos móviles, siempre con características coherentes con el uso previsto y con una conexión que impida el acceso a partes activas bajo tensión.
Esto no convierte el cable flexible en una solución universal. Un producto concreto puede no ser apto para movimiento repetido, vibración, tracción, torsión, humedad, exterior, calor o enterramiento aunque sea flexible. La designación, el marcado y la documentación del fabricante son necesarios para conocer sus límites de uso.
Por qué no se puede elegir solo por la etiqueta rígido o flexible
En España, las instalaciones interiores o receptoras se rigen por el REBT y por las instrucciones técnicas que correspondan. Para seleccionar un conductor o cable intervienen, entre otros, estos factores:
- El sistema de instalación y el tipo de canalización.
- La tensión asignada del cable.
- La sección necesaria y las condiciones térmicas de instalación.
- La protección mecánica requerida.
- La longitud, el agrupamiento y las influencias externas.
- El circuito y la protección asociados.
- La compatibilidad declarada de bornes, terminales y accesorios.
La Guía-BT-19 muestra distintos métodos de instalación, como conductores aislados o cables unipolares bajo tubo y cables multiconductores en tubos, bandejas o huecos. El método concreto influye en las condiciones de cálculo y no puede deducirse solo mirando si el conductor es más o menos flexible.
No cambies un conductor por otro basándote únicamente en que sea rígido o flexible. Mantener aparentemente la misma sección no garantiza la compatibilidad con el borne, la protección, la canalización ni el uso previsto. Tampoco manipules cajas, cuadros, mecanismos o conductores instalados si no eres personal cualificado.
Qué dice el REBT sobre la canalización en viviendas
Para instalaciones interiores de viviendas, el REBT contempla sistemas como cables aislados bajo tubo curvable, cables aislados bajo tubo rígido, canales protectoras cerradas y canalizaciones prefabricadas. Las ITC-BT-20 y BT-21 establecen criterios para los sistemas de instalación y para tubos y canales protectoras.
En determinadas canalizaciones superficiales ordinarias fijas, la ITC-BT-21 indica que los tubos serán preferentemente rígidos y permite tubos curvables en casos especiales. Esa indicación se refiere al tubo protector; no debe transformarse en una regla simplificada sobre la rigidez o flexibilidad del conductor alojado.
En una vivienda, las características de cada circuito —incluidas secciones mínimas, protecciones y condiciones de instalación— dependen del circuito de utilización y del supuesto aplicable.
Qué comprobar sin manipular la instalación
Si necesitas valorar un cable o una sustitución, la comprobación doméstica debe limitarse a datos visibles y documentación, sin abrir envolventes ni tocar partes eléctricas:
- Identifica la etiqueta, el marcado y la documentación disponibles del producto.
- Comprueba la tensión asignada, el tipo de cable y el uso declarado por el fabricante.
- Distingue el cable de la canalización: un tubo curvable o flexible no clasifica el conductor que contiene.
- Revisa si existe deterioro visible del aislamiento, sin retirar tapas ni acceder a conexiones.
- Si hay que decidir sección, borne, protección, recorrido o canalización, solicita la valoración de un instalador habilitado.
Cuándo debe intervenir un profesional
Es recomendable contar con un instalador habilitado ante cualquier intervención sobre conductores, cajas, mecanismos, bornes o cuadros. También cuando sea necesario cambiar la sección, la protección, el recorrido, la canalización o el tipo de cable.
Deja de usar el circuito y busca asistencia profesional si hay aislamiento deteriorado, olor a recalentamiento, decoloración, chispas, calentamiento anormal o disparos repetidos de protecciones. No toques elementos potencialmente energizados ni restablezcas una protección repetidamente sin identificar la causa.
La revisión profesional es especialmente importante en baños, zonas húmedas, exteriores, viviendas antiguas, locales de pública concurrencia y situaciones con movimiento, vibración, tracción o torsión del cable.
Preguntas frecuentes
¿Qué diferencia hay entre un conductor rígido y uno flexible?
La diferencia principal es constructiva. El flexible está formado por alambres suficientemente finos reunidos para poder utilizarse como cable flexible. Una construcción con menor flexibilidad suele conservar mejor su forma, mientras que la flexible permite una mayor deformación. Ninguna de las dos características decide por sí sola la aptitud para una instalación concreta.
¿Cable y conductor significan lo mismo?
No exactamente. El conductor es el elemento que conduce la corriente. El cable puede incluir uno o varios conductores aislados, además de revestimientos y protecciones. En el lenguaje cotidiano se usa «cable» de forma amplia, pero la distinción ayuda a entender qué se está comparando.
¿El cable flexible es solo para aparatos móviles?
No debe resumirse de ese modo. El REBT contempla cable flexible para determinados receptores domésticos o análogos destinados a usos móviles, con requisitos de protección y adecuación al uso. Sin embargo, que un cable sea flexible no prueba que sea apto para todo tipo de movimiento, exterior o condiciones exigentes.
¿Se puede sustituir un cable rígido por uno flexible?
No debe asumirse. La sustitución exige comprobar, entre otros aspectos, la compatibilidad del borne, la sección, la tensión asignada, la canalización, la protección y las condiciones de uso. No es una intervención doméstica segura sobre una instalación existente.
¿El tubo flexible determina que el conductor deba ser flexible?
No. La flexibilidad del tubo protector y la del conductor o cable son propiedades diferentes. La ITC-BT-21 regula las canalizaciones, mientras que la selección del cable requiere valorar también el sistema de instalación y las características del producto.
¿La sección cambia por ser el cable rígido o flexible?
La flexibilidad, por sí sola, no determina la sección ni el calibre de la protección. La selección depende del circuito, el método de instalación, la disipación térmica, la longitud, el agrupamiento, la caída de tensión y otras condiciones reales.
Fuentes y marco de referencia
- Real Decreto 842/2002: Reglamento electrotécnico para baja tensión (REBT).
- REBT consolidado: ITC-BT-21, tubos y canales protectoras.
- Guías Técnicas de aplicación del REBT del Ministerio competente en Industria.
- Guía-BT-19: Instalaciones interiores o receptoras. Prescripciones generales.
- Guía-BT-25: Instalaciones interiores en viviendas. Número de circuitos y características.
Las Guías Técnicas tienen carácter orientativo. El cumplimiento aplicable depende del REBT, sus ITC, las condiciones reales de la instalación y la documentación del producto.
