RECARGA DE VEHÍCULO ELÉCTRICO · Instalación doméstica
Planifica un punto de recarga teniendo en cuenta instalación, potencia, garaje y necesidades reales del coche
Instalar un cargador doméstico implica algo más que elegir un wallbox. Hay que valorar el circuito de recarga, las protecciones, la potencia disponible, el tipo de suministro, la ubicación, el esquema de conexión y, en garajes comunitarios, las condiciones propias del edificio.
El punto de recarga debe integrarse en la instalación eléctrica, no añadirse como una carga aislada
Un vehículo eléctrico puede permanecer cargando durante muchas horas y representar una carga relevante dentro de una vivienda.
Por eso la infraestructura de recarga debe analizarse conjuntamente con la potencia disponible, las protecciones, el tipo de suministro y el resto de equipos que funcionan en la vivienda.
La pregunta correcta no es únicamente qué cargador comprar, sino qué configuración resulta compatible con el coche, la instalación, el edificio y los hábitos de recarga.
La potencia nominal del wallbox no determina por sí sola la potencia a la que cargará el coche.
También intervienen el vehículo, su cargador embarcado, el tipo de suministro, la instalación y cualquier sistema de gestión dinámica de potencia.
Mapa de la recarga
Cuatro bloques permiten organizar casi cualquier decisión sobre recarga doméstica
Instalación en vivienda
Circuito, protecciones, potencia, tipo de suministro, wallbox y documentación posterior.
Garaje comunitario
Comunicación, trazado, contador, esquemas de conexión e infraestructura compartida.
Problemas de recarga
Cortes, disparos de protecciones, calentamientos y velocidades inferiores a las esperadas.
Uso y consumo
kWh utilizados, coste de la recarga, horarios y pérdidas entre red y batería.
Instalación en casa
Antes de instalar un cargador conviene revisar cinco cuestiones
Determina si la vivienda dispone de una configuración monofásica o trifásica.
Hay que valorar cuánto margen existe respecto al resto de cargas de la vivienda.
El coche puede limitar la carga aunque el wallbox admita una potencia superior.
Distancia, canalización y ubicación influyen en el diseño y coste de la instalación.
La infraestructura debe cumplir los requisitos técnicos aplicables y quedar correctamente documentada.
La instalación del circuito de recarga no debe plantearse como una tarea DIY.
El inventario de GestionLuz exige tratar la ejecución mediante instalador habilitado y conforme a la ITC-BT-52, evitando instrucciones paso a paso sobre conexiones, cableado o montaje de protecciones.

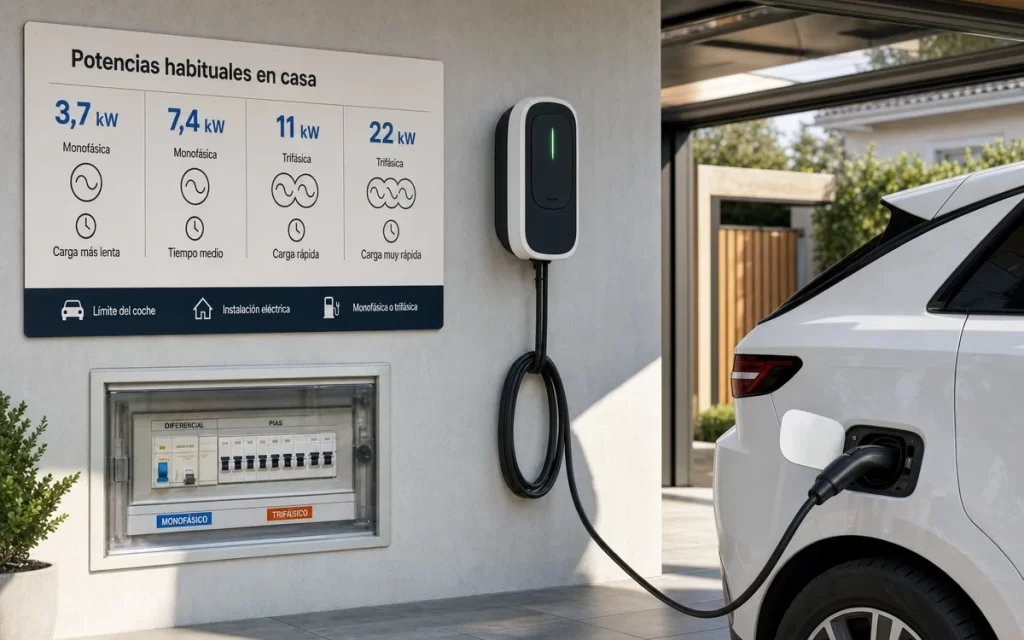

Potencia de recarga
3,7 kW, 7,4 kW, 11 kW y 22 kW representan escenarios distintos
Aumentar la potencia de carga puede reducir el tiempo necesario para recuperar energía, pero también modifica las exigencias sobre suministro e instalación.
Recarga doméstica de potencia moderada
Mayor velocidad dentro de escenarios monofásicos compatibles
Requiere considerar compatibilidad trifásica del conjunto
Exige mayor capacidad y compatibilidad tanto del vehículo como de la instalación
La potencia máxima teórica no debe convertirse automáticamente en el objetivo de una instalación doméstica. Una recarga nocturna prolongada puede permitir cubrir las necesidades diarias con potencias inferiores.
Monofásico o trifásico
El tipo de suministro condiciona qué potencias de recarga pueden plantearse
La configuración eléctrica de la vivienda influye en la forma en la que puede alimentarse el punto de recarga.
Además, el vehículo debe ser compatible con la potencia y número de fases utilizadas para que una capacidad superior del wallbox se traduzca realmente en mayor velocidad de carga.
Un wallbox de mayor potencia no obliga al vehículo a aceptar esa potencia.
La potencia efectiva queda limitada por el elemento más restrictivo del conjunto formado por suministro, instalación, cargador y vehículo.
Potencia contratada
Instalar un coche eléctrico no significa automáticamente que tengas que aumentar potencia
La necesidad de aumentar potencia depende de cuánto demanda el cargador, qué otras cargas coinciden y cómo se organiza el horario de recarga.
Una vivienda puede disponer de suficiente margen durante determinadas horas aunque durante el día tenga varios equipos funcionando simultáneamente.
Por eso conviene estudiar el perfil completo antes de solicitar un aumento contractual.
Balanceo de carga
La gestión dinámica puede adaptar la recarga al margen disponible en cada momento
Un sistema de balanceo o gestión dinámica puede reducir la potencia destinada al vehículo cuando la vivienda aumenta su demanda y elevarla de nuevo cuando existe más margen.
Esto permite coordinar la recarga con cocina, climatización, agua caliente y otras cargas sin tratar el wallbox como si funcionara siempre a una potencia fija.
Sin gestión dinámica
El cargador trabaja según sus límites configurados y la instalación debe asumir la coincidencia con otras cargas.
Con gestión dinámica
La potencia de recarga puede adaptarse al consumo instantáneo disponible en la vivienda.
Circuito de recarga
La infraestructura debe tratarse como un circuito específicamente diseñado para la recarga
El inventario incorpora una guía dedicada a explicar cuándo se requiere un circuito exclusivo conforme al marco de la ITC-BT-52.
La finalidad es comprender que un punto de recarga permanente no debe equipararse a conectar una carga cualquiera en una toma elegida únicamente por proximidad.
No dimensionamos aquí cables ni protecciones para una instalación concreta.
Sección, recorrido, caída de tensión, protecciones y condiciones de instalación deben determinarse sobre la instalación real.
Protecciones
El circuito de recarga necesita protecciones compatibles con su función y con el equipo instalado
La infraestructura debe considerar protección frente a sobreintensidades, protección diferencial y otras condiciones previstas para el sistema de recarga.
La elección concreta depende de la configuración, el SAVE o wallbox utilizado y sus características técnicas.
No debe cambiarse el tipo de diferencial ni el calibre de una protección para evitar disparos del cargador sin diagnosticar la causa.
Un disparo puede estar relacionado con fuga, incompatibilidad, sobrecarga o un defecto de instalación.
Wallbox o SAVE
El equipo de recarga controla y comunica la carga, pero forma parte de una infraestructura mayor
El wallbox no debe analizarse como un aparato independiente de la instalación.
Su potencia nominal, sistemas de protección integrados, gestión dinámica y compatibilidad con el coche deben interpretarse conjuntamente con el circuito que lo alimenta.
Por eso dos cargadores de potencia similar pueden requerir análisis distintos según sus características y la instalación donde vayan a utilizarse.
Enchufe doméstico
Cargar en una toma convencional no equivale a disponer de una infraestructura específica de recarga
El inventario incluye esta duda porque es habitual plantearse si basta con conectar el vehículo a un enchufe doméstico.
La respuesta debe considerar las condiciones de la toma, el circuito, la duración de la carga y las limitaciones de una conexión convencional frente a un sistema específicamente previsto para recarga.
No debe asumirse que cualquier enchufe que alimenta otros aparatos es adecuado para cargas prolongadas de vehículo eléctrico.
La utilización debe respetar las características del equipo y de la instalación existente.
Esquemas ITC-BT-52
No existe un único esquema de conexión válido para todos los edificios
La ITC-BT-52 contempla diferentes esquemas para organizar la alimentación de los puntos de recarga.
El inventario incorpora una guía específica sobre los esquemas 1, 2, 3 y 4 porque la solución puede variar según el edificio, el contador utilizado, la propiedad de la infraestructura y las posibles ampliaciones futuras.
No debe presentarse un esquema como universalmente mejor.
La elección depende de las condiciones reales del inmueble y del diseño de la infraestructura de recarga.
Documentación
La instalación de recarga puede generar documentación técnica propia
Una vez ejecutado el circuito pueden existir requisitos de certificación y registro relacionados con la instalación realizada.
El inventario contempla específicamente el boletín o CIE del punto de recarga para explicar qué documentación puede quedar después de la actuación.
Esta documentación no debe confundirse con las condiciones contractuales del vehículo ni con la factura de electricidad.
Garaje comunitario
Instalar un cargador en una comunidad añade cuestiones de propiedad, trazado y comunicación
Cuando la plaza está situada en un garaje comunitario, la infraestructura puede atravesar espacios comunes y relacionarse con elementos eléctricos compartidos.
Además de los requisitos técnicos, el inventario diferencia específicamente la comunicación a la comunidad y los distintos esquemas posibles de alimentación.
Plaza de garaje
Define dónde se situará el punto de recarga y condiciona el recorrido final.
Contador
Puede influir en el esquema elegido y en cómo se mide la energía consumida.
Zonas comunes
El trazado puede atravesar elementos del edificio y requiere planificación adecuada.
Comunidad
La actuación debe distinguir comunicación, condiciones técnicas y posibles acuerdos cuando correspondan.
Comunidad de propietarios
Comunicación previa y permiso de la comunidad no deben utilizarse como sinónimos
El inventario separa expresamente esta cuestión porque la instalación en una plaza comunitaria combina normativa de propiedad horizontal y requisitos técnicos.
La regla general aplicable a un caso estándar no debe extenderse automáticamente a situaciones con alquiler, trazados especiales, infraestructuras colectivas o conflictos particulares.
Los casos litigiosos o contractuales complejos necesitan análisis jurídico específico.
GestionLuz explica el marco práctico de instalación y comunicación sin resolver disputas particulares entre propietarios, arrendatarios y comunidades.
Desde el contador de la vivienda
Una opción es relacionar la recarga con el propio suministro doméstico
El inventario incluye una guía específica para explicar el esquema individual en el que el cargador se alimenta desde el contador asociado a la vivienda.
Esto permite integrar consumo doméstico y recarga en un mismo suministro, pero el trazado y la infraestructura deben diseñarse conforme a las condiciones reales del edificio.
Contador independiente
Separar el suministro del cargador puede tener sentido en determinadas configuraciones
En algunos escenarios puede plantearse un contador independiente para la infraestructura de recarga.
La conveniencia depende del edificio, el uso, el esquema de instalación y la organización prevista para el consumo.
No debe asumirse que un contador independiente sea siempre necesario o siempre más conveniente.
Infraestructura colectiva
Cuando habrá varios cargadores puede tener sentido planificar una solución común
En comunidades donde previsiblemente aumentará el número de vehículos eléctricos puede estudiarse una infraestructura colectiva o troncal.
El inventario contempla esta opción para explicar aspectos como propiedad de la infraestructura, medida del consumo, reparto y capacidad futura.
Instalar muchos circuitos independientes y diseñar una infraestructura colectiva son estrategias diferentes.
La decisión debe valorar las necesidades actuales y la expansión futura del garaje.
Preinstalación
Preparar canalizaciones y capacidad futura puede simplificar nuevas instalaciones
Una preinstalación bien planificada puede reducir la necesidad de repetir obras cuando nuevos usuarios incorporen puntos de recarga.
El inventario limita este contenido a decisiones y elementos que conviene prever, sin dimensionar una infraestructura colectiva sin proyecto y datos reales.
Distancia al contador
Una plaza alejada puede cambiar trazado, sección necesaria y coste de instalación
Cuanto mayor sea el recorrido, mayor importancia adquieren canalización, caída de tensión y condiciones físicas del trazado.
Por eso dos instalaciones con el mismo wallbox y potencia pueden tener presupuestos muy diferentes.
El inventario dedica una guía específica a este escenario para evitar reducir el precio de instalación al coste del cargador.

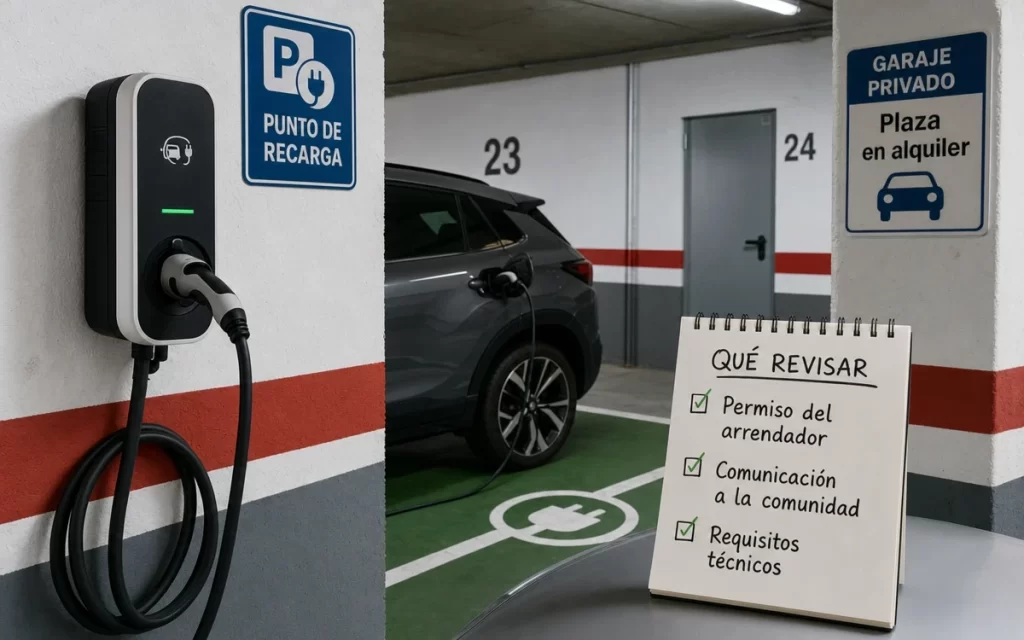

Plaza alquilada
Una plaza de garaje alquilada añade una capa contractual que debe separarse de la parte técnica
El hecho de poder ejecutar técnicamente una instalación no resuelve automáticamente los derechos derivados del contrato de alquiler.
Por eso el inventario diferencia permisos contractuales, comunicación y requisitos técnicos sin intentar resolver disputas jurídicas particulares.
Problemas de recarga
Un cargador que deja de funcionar no significa automáticamente que el wallbox esté averiado
La recarga depende de varios elementos: suministro, protecciones, circuito, wallbox, cable, vehículo y configuración.
Localizar el problema requiere identificar qué ocurre exactamente antes de sustituir componentes.
Salta una protección
Hay que distinguir diferencial, magnetotérmico y posible exceso de demanda.
La carga se corta
Puede intervenir la potencia disponible, gestión dinámica o una limitación del sistema.
Carga demasiado lenta
El límite puede encontrarse en el coche, las fases, configuración, batería o gestión de potencia.
Cable o conector caliente
Debe diferenciarse un calentamiento normal de signos anómalos que obligan a detener la carga.
Salta el diferencial
La solución no consiste en anular o sustituir la protección sin diagnóstico
Cuando la recarga provoca el disparo de un diferencial o magnetotérmico, el inventario exige distinguir posibles fugas, incompatibilidades, sobrecargas y defectos de instalación.
La protección existente, las características del cargador y la detección de determinadas corrientes deben comprobarse técnicamente.
No puentes protecciones ni aumentes calibres para conseguir que el coche continúe cargando.
Un disparo recurrente debe diagnosticarse antes de modificar cualquier protección.
Cortes al usar otros aparatos
Si la carga se interrumpe cuando aumenta el consumo de la vivienda, hay que mirar la potencia y la gestión dinámica
Encender horno, vitrocerámica, climatización u otras cargas importantes puede modificar el margen disponible para la recarga.
Si existe balanceo dinámico, el sistema puede reducir voluntariamente la potencia del vehículo. Si no existe suficiente margen o la configuración presenta otros límites, puede producirse una interrupción.
El diagnóstico debe separar limitación de potencia, actuación de protecciones y comportamiento normal del sistema de gestión.
Cable y conector
Calor intenso, olor, deformación o decoloración son señales para detener la recarga
Durante la carga puede producirse cierto calentamiento, pero no debe normalizarse cualquier temperatura o cambio físico.
Detén la carga si aparecen olor a quemado, deformación, decoloración o calor anormalmente intenso.
No abras ni repares un conector energizado. La causa debe revisarse antes de continuar utilizando el equipo.
Carga lenta
Un wallbox de 7,4 kW no garantiza que el coche cargue siempre a 7,4 kW
La potencia real puede quedar limitada por el cargador embarcado del vehículo, número de fases, estado de la batería, configuración del wallbox o gestión dinámica.
También puede cambiar a lo largo de una sesión de carga según las condiciones del propio vehículo.
Antes de considerar que existe una avería conviene identificar cuál es la potencia máxima compatible de cada elemento.
Tiempo de carga
El tiempo depende de la energía que necesitas reponer y de la potencia efectiva
No siempre se carga una batería desde completamente vacía hasta el 100 %, por lo que calcular el tiempo únicamente utilizando su capacidad total puede producir una estimación poco útil.
El inventario incluye una guía y una calculadora específicas para estimar horas de carga utilizando la energía realmente necesaria y la potencia efectiva.
El resultado debe interpretarse como una aproximación.
El vehículo y el cargador pueden reducir la potencia durante la sesión y existen pérdidas entre la energía tomada de la red y la almacenada en la batería.
Consumo de la recarga
Los kWh que entran desde la red no son exactamente iguales a los que terminan almacenados en la batería
La recarga tiene pérdidas asociadas al propio proceso, por lo que el contador puede registrar más energía que el incremento útil almacenado en la batería.
Esta diferencia debe tenerse en cuenta al calcular el consumo real y el coste doméstico de la recarga.
Coste de cargar
Para calcular euros primero hay que estimar correctamente los kWh de red
El coste de una recarga depende de la energía utilizada y del precio contractual aplicable.
Por eso no debe fijarse un ahorro universal frente a otros sistemas ni utilizar un precio del kWh como si permaneciera constante para todos los usuarios.
Parte de la capacidad y porcentaje de batería que realmente quieres recuperar.
La energía tomada de la red puede superar la que termina almacenada.
El coste depende de las condiciones de tu suministro.
Carga nocturna
Cargar por la noche puede facilitar la gestión de potencia aunque el ahorro económico dependa de la tarifa
Durante determinadas horas puede existir menor coincidencia con cocina, climatización y otras cargas domésticas.
Esto puede facilitar la utilización del margen disponible y permitir una recarga prolongada a potencia moderada.
El posible ahorro económico debe analizarse según la tarifa concreta, sin asumir que cualquier carga nocturna sea automáticamente más barata.
Método de planificación
Antes de elegir el wallbox, define qué necesita realmente tu caso
No todos los usuarios necesitan cargar una batería completa cada noche.
El tiempo disponible condiciona la potencia necesaria.
La potencia del cargador embarcado puede limitar la velocidad real.
Tipo de suministro, potencia, recorrido y protecciones condicionan la solución.
Puede permitir integrar mejor la carga con el resto de la vivienda.
No diseñes únicamente para una plaza si se prevé una infraestructura compartida posterior.
La mejor infraestructura de recarga no es necesariamente la de mayor potencia.
Es la que cubre las necesidades reales del vehículo, se integra correctamente con la vivienda o el edificio y permite cargar de forma segura sin mantener una capacidad innecesaria.
Guías sobre recarga
Consulta las guías sobre recarga de coche eléctrico en casa
Aquí puedes consultar contenidos sobre instalación de wallbox, potencia de carga, suministro monofásico o trifásico, balanceo dinámico, circuito exclusivo, protecciones, documentación y esquemas de la ITC-BT-52.
También encontrarás guías sobre garajes comunitarios, comunicación a la comunidad, contadores, infraestructura colectiva, problemas de recarga, consumo, costes, tiempo de carga y pérdidas energéticas.
- Pérdidas al cargar un coche eléctrico: por qué la red entrega más kWh que la batería
Recarga de vehículo eléctrico Es normal que los kWh registrados por el contador o por un subcontador sean superiores a los que parecen haberse añadido a la batería. No están midiendo necesariamente lo mismo ni en el mismo punto del recorrido de la energía.El contador mide ... - Punto de recarga en una plaza de garaje alquilada en España: qué debe revisarse
Garaje comunitario · España Si la plaza de garaje está alquilada, no basta con elegir un cargador. Hay que separar tres cuestiones: el consentimiento del arrendador, la comunicación previa a la comunidad y el diseño eléctrico conforme a la ITC-BT-52.Con el arrendador ... - Cargar a 3,7 kW, 7,4 kW, 11 kW o 22 kW: qué cambia en casa
Recarga doméstica en España En casa, 3,7 kW y 7,4 kW suelen ser potencias monofásicas; 11 kW y 22 kW suelen requerir alimentación trifásica. Pero la cifra impresa en el cargador no garantiza que el coche vaya a cargar a esa potencia: mandan el límite de carga en corriente alterna del vehículo, el SAVE, la configuración ...
Empieza por definir energía diaria, tiempo disponible y potencia compatible
Si estás pensando en instalar un cargador, empieza por determinar cuánto necesitas cargar normalmente, cuántas horas tendrá el coche disponible y qué potencia pueden admitir tanto el vehículo como la instalación.
A partir de ahí puedes consultar la guía específica sobre wallbox, potencia, garaje comunitario, esquema de conexión, problemas de carga o consumo sin asumir que la solución de mayor potencia sea necesariamente la más adecuada.
