CUADRO ELÉCTRICO · Protecciones de la vivienda
Entiende qué protege cada dispositivo del cuadro y qué puede indicar cuando actúa
IGA, diferencial, magnetotérmicos, ICP y protectores de sobretensiones cumplen funciones distintas. Identificar correctamente qué dispositivo ha actuado ayuda a interpretar una avería sin confundir sobrecargas, fugas, control de potencia o problemas relacionados con sobretensiones.
El cuadro eléctrico reúne protecciones diferentes porque no todos los fallos son iguales
Una instalación doméstica puede enfrentarse a sobreintensidades, cortocircuitos, fugas de corriente, sobretensiones y otras condiciones que requieren respuestas distintas.
Por ese motivo, el cuadro no contiene un único interruptor capaz de resolver cualquier problema. Cada dispositivo tiene una función concreta y su actuación aporta información sobre qué tipo de situación puede estar produciéndose.
Antes de intentar rearmar repetidamente una protección conviene identificar qué dispositivo ha bajado, qué circuitos han quedado sin servicio y qué estaba funcionando cuando ocurrió.
El dispositivo que dispara no tiene por qué ser el elemento averiado.
Una protección puede estar funcionando correctamente al detectar un problema situado en otra parte de la instalación.
Mapa del cuadro
Las principales protecciones tienen funciones diferentes
Reconocerlas evita interpretar como equivalentes dispositivos que responden a riesgos y condiciones distintas.
IGA
Actúa sobre el conjunto de la instalación frente a determinadas sobreintensidades y no debe confundirse con el control de potencia contratado.
PIA o magnetotérmico
Protege circuitos concretos frente a sobrecargas y cortocircuitos dentro de los límites para los que ha sido diseñado.
Interruptor diferencial
Detecta determinadas corrientes diferenciales y forma parte de las medidas de protección frente a contactos indirectos.
Protección contra sobretensiones
Está destinada a responder frente a determinados fenómenos de sobretensión y puede existir en diferentes configuraciones.
Elementos del cuadro
Identificar qué interruptor ha actuado es el primer paso para interpretar el problema
A simple vista pueden parecer dispositivos similares, pero IGA, diferencial y magnetotérmicos cumplen funciones diferentes. Su posición en el cuadro tampoco debe utilizarse como única referencia para deducir qué son.
Protección general frente a sobreintensidades
Protección de un circuito interior concreto
Protección asociada a corrientes diferenciales
Relacionado con el control de la potencia demandada
Protección frente a determinadas elevaciones de tensión
IGA
Que salte el IGA no significa lo mismo que un diferencial disparado
El Interruptor General Automático está relacionado con la protección general de la instalación frente a sobreintensidades.
Su actuación puede aparecer ante determinadas condiciones de sobrecarga o fallos situados aguas abajo, pero no permite concluir automáticamente cuál es el circuito o elemento responsable.
Por eso conviene observar si también ha actuado alguna protección de circuito y qué cargas estaban conectadas en ese momento.
No debe aumentarse el calibre del IGA para evitar que dispare.
La protección debe estar coordinada con las características de la instalación. Cambiarla sin comprobar conductores, diseño y condiciones reglamentarias puede eliminar una protección necesaria.
PIA y magnetotérmicos
Los magnetotérmicos permiten localizar qué circuito está implicado
Los pequeños interruptores automáticos protegen circuitos interiores concretos. Cuando uno actúa, saber qué receptores o zonas dependen de ese circuito ayuda a acotar el diagnóstico.
No es lo mismo que el automático dispare inmediatamente al intentar rearmarlo que hacerlo después de varios minutos con varias cargas funcionando.
Disparo inmediato
Puede corresponder a una condición persistente que requiere localizar el problema antes de seguir rearmando repetidamente.
Disparo después de un tiempo
Puede aparecer cuando la corriente mantenida supera las condiciones previstas para el circuito.
Solo con una carga concreta
La relación repetida con un aparato o grupo de aparatos aporta información útil para el diagnóstico.
Marcados del magnetotérmico
Los amperios y la curva forman parte de las características del dispositivo
Los magnetotérmicos muestran información técnica que permite identificar determinadas características de funcionamiento.
Interpretar esos marcados ayuda a comprender el dispositivo, pero no permite decidir por sí solo qué protección debería instalarse en un circuito.
El amperaje del magnetotérmico no se selecciona únicamente según la potencia de los aparatos conectados.
La coordinación con los conductores y las características reales del circuito forma parte del diseño de la instalación.
Interruptor diferencial
El diferencial responde a un tipo de problema distinto de una sobrecarga
El interruptor diferencial compara corrientes y actúa cuando detecta determinadas condiciones de fuga o desequilibrio que superan su umbral de funcionamiento.
Por eso, si el diferencial dispara mientras los magnetotérmicos permanecen conectados, el diagnóstico no debe centrarse únicamente en si existen demasiados aparatos funcionando.
También deben considerarse cargas concretas, humedad, circuitos, equipos fijos y otras condiciones capaces de producir una corriente de fuga.
Un diferencial que dispara repetidamente no debe puentearse ni anularse.
Si no puede mantenerse conectado, debe identificarse la causa del disparo antes de considerar cualquier modificación de la protección.
Botón TEST
El botón TEST permite realizar una comprobación funcional del diferencial
Los interruptores diferenciales incorporan un mecanismo de prueba destinado a verificar su funcionamiento mediante la maniobra prevista por el fabricante.
La utilización del botón no equivale a una inspección completa de toda la instalación, pero puede aportar información sobre el funcionamiento del propio dispositivo.
El diferencial actúa
La prueba ha provocado la actuación prevista del mecanismo, sin que ello certifique por sí solo el estado completo de la instalación.
No actúa con TEST
La situación requiere atención y no debe resolverse abriendo el cuadro, puenteando el dispositivo o realizando comprobaciones improvisadas.
Tipos de diferencial
AC, A, F y B no son simplemente versiones mejores o peores del mismo dispositivo
Existen diferentes tipos de interruptores diferenciales diseñados para responder frente a distintas formas de corriente residual.
La elección depende de las características de la instalación y de las cargas que deben protegerse. Por eso no resulta correcto seleccionar un tipo únicamente por precio o porque parezca tecnológicamente más avanzado.
La selección definitiva debe realizarse considerando la instalación real.
El tipo de diferencial forma parte de la coordinación de las protecciones y debe ser compatible con los equipos y circuitos existentes.
Superinmunizados
Reducir disparos intempestivos no significa ocultar una fuga real
Los diferenciales denominados superinmunizados pueden resultar útiles en determinados entornos o instalaciones donde existen perturbaciones capaces de provocar disparos no deseados.
Sin embargo, no deben utilizarse como solución automática cuando un diferencial convencional dispara repetidamente.
Antes de cambiar la protección es necesario determinar si existe una fuga real, una incidencia de la instalación o una situación que justifique técnicamente otro tipo de dispositivo.
Rearme automático
Un diferencial rearmable añade automatización, pero no elimina la necesidad de diagnosticar
Los dispositivos con funciones de rearme pueden intentar recuperar el suministro conforme a su diseño cuando se producen determinadas desconexiones.
Esto puede resultar útil en instalaciones concretas, pero no convierte en segura una avería persistente ni sustituye una revisión cuando los disparos se repiten.
Rearmar automáticamente no equivale a reparar la causa del disparo.
La conveniencia de estos dispositivos depende del tipo de instalación, cargas y necesidades reales.
RCBO
Un magnetotérmico diferencial combina funciones que normalmente asociamos a dos protecciones
Los dispositivos RCBO integran protección frente a sobreintensidades y protección diferencial en un mismo aparato.
Esto permite encontrar cuadros con configuraciones diferentes sin que una disposición sea necesariamente equivalente a otra únicamente por el número de módulos visibles.
La existencia de un RCBO tampoco significa que cualquier diferencial y magnetotérmico separados puedan sustituirse mecánicamente por uno de estos dispositivos sin valorar la coordinación del conjunto.
Número de diferenciales
La distribución de las protecciones influye en qué parte de la vivienda queda sin servicio ante un defecto
La instalación puede organizar circuitos bajo uno o varios diferenciales según sus características y las condiciones reglamentarias aplicables.
Cuando varias zonas se reparten entre protecciones diferentes, un defecto puede afectar a una parte más limitada de la instalación. Esta organización se relaciona con conceptos de coordinación y continuidad de servicio.
Determinar cuántos diferenciales corresponden a una instalación concreta exige analizar el diseño completo y no únicamente contar circuitos.
Selectividad
La coordinación busca que una incidencia no desconecte innecesariamente más instalación de la necesaria
Cuando existen varios niveles de protección, su coordinación puede ayudar a limitar las consecuencias de determinados defectos.
La selectividad entre diferenciales es un ejemplo: una instalación bien planteada puede intentar que actúe la protección más próxima al defecto en lugar de dejar sin servicio zonas que no están afectadas.
La selectividad no se consigue simplemente añadiendo más interruptores.
Depende de las características de los dispositivos y de cómo se haya diseñado y coordinado la instalación.
ICP
El control de potencia no debe confundirse con las protecciones frente a averías
El ICP está relacionado con el control de la potencia demandada respecto a las condiciones del suministro.
En instalaciones actuales esta función puede estar integrada en el contador inteligente, por lo que no siempre existe un dispositivo independiente en el cuadro como ocurría en configuraciones anteriores.
Una actuación del control de potencia plantea una situación diferente a un disparo del IGA, un magnetotérmico o un diferencial.
| Dispositivo | Qué conviene distinguir |
|---|---|
| IGA | Sobreintensidad general y problemas situados aguas abajo de la protección. |
| PIA o magnetotérmico | Sobrecarga, cortocircuito u otro problema relacionado con un circuito concreto. |
| Diferencial | Corrientes de fuga y condiciones relacionadas con la protección diferencial. |
| ICP o control de potencia | Demanda de potencia frente al límite correspondiente al suministro. |
| Protección de sobretensiones | Fenómenos de sobretensión y estado del dispositivo según su diseño. |
Sobretensiones
Sobretensiones permanentes y transitorias no describen el mismo fenómeno
Las elevaciones de tensión pueden presentar características diferentes y las protecciones destinadas a responder frente a ellas tampoco son necesariamente equivalentes.
Sobretensiones transitorias
Son elevaciones de muy corta duración que pueden requerir dispositivos específicos de protección coordinados según la instalación.
Sobretensiones permanentes
Implican una elevación de tensión mantenida durante más tiempo y plantean un tipo de protección diferente.
La configuración adecuada depende de la instalación y del esquema de protección previsto, por lo que no debe seleccionarse un dispositivo únicamente por su denominación comercial.
Indicadores del protector
Los colores del visor deben interpretarse según el modelo concreto
Algunos protectores de sobretensiones incorporan indicadores visuales para informar sobre su estado.
Aunque es habitual encontrar referencias a indicadores verdes o rojos, no debe asumirse un significado universal para cualquier fabricante y modelo.
Consulta siempre la referencia o documentación del dispositivo.
La observación del visor puede ser segura desde el exterior, pero no debe utilizarse como motivo para desmontar el cuadro o manipular el protector.
Después de una tormenta
Que no haya saltado ningún automático no demuestra que toda la protección siga igual
Después de una incidencia atmosférica puede resultar útil observar el estado visible de los dispositivos de protección contra sobretensiones y comprobar si han aparecido anomalías en equipos o en la instalación.
Algunos dispositivos pueden disponer de indicadores de estado que deben interpretarse según sus especificaciones.
Si existen daños, olor anormal, calentamiento o comportamiento extraño de la instalación, la revisión debe escalarse sin desmontar el cuadro.
Tipos 1, 2 y 3
La protección frente a sobretensiones puede organizarse en diferentes niveles
Los dispositivos destinados a sobretensiones transitorias pueden clasificarse en distintos tipos según su función dentro de la coordinación de protección.
Los tipos 1, 2 y 3 no deben interpretarse simplemente como tres niveles de calidad entre los que elegir el más alto. Cumplen funciones diferentes dentro de un esquema coordinado.
La protección efectiva depende del conjunto, no únicamente de instalar un dispositivo aislado.
La elección y coordinación deben adaptarse a las características reales de la instalación.
Diagnóstico seguro
Qué puede comprobar un usuario sin desmontar el cuadro
Observaciones razonables
- Identificar qué interruptor aparece bajado.
- Comprobar qué circuitos o zonas han quedado sin servicio.
- Relacionar el disparo con los equipos que estaban funcionando.
- Observar indicadores visibles sin retirar tapas.
- Utilizar el botón TEST del diferencial conforme a su función prevista.
- Anotar si el problema aparece inmediatamente o después de un tiempo.
Intervenciones que no deben improvisarse
- Retirar tapas o cubiertas para acceder a partes activas.
- Puenteear diferenciales o protecciones.
- Aumentar el calibre de un magnetotérmico.
- Cambiar tipos de diferencial sin evaluar la instalación.
- Modificar conexiones internas del cuadro.
- Sustituir protecciones basándose únicamente en el síntoma observado.
El interior de un cuadro eléctrico puede contener partes activas incluso cuando algún interruptor está bajado.
Las guías de diagnóstico deben limitarse a controles accesibles y observaciones externas. Las comprobaciones internas, mediciones y sustituciones corresponden a personas cualificadas y deben realizarse con las medidas de seguridad adecuadas.
Interpretar antes de sustituir
Una protección que actúa repetidamente requiere encontrar la causa
Cambiar un dispositivo sin entender por qué dispara puede dejar intacto el problema original o incluso eliminar una protección necesaria.
Diferencial, magnetotérmico, IGA y control de potencia orientan hacia problemas diferentes.
El momento del disparo y las cargas conectadas ayudan a reconocer patrones.
Cuando actúa un PIA concreto, conocer qué alimenta permite reducir el área de búsqueda.
Un calibre mayor o un tipo distinto de diferencial no sustituyen el diagnóstico.
La investigación debe detenerse cuando exige acceder al interior del cuadro o comprobar parámetros eléctricos.
El cuadro funciona como un mapa del problema cuando sabes interpretar qué protección ha actuado.
Su utilidad diagnóstica no consiste en probar combinaciones al azar, sino en relacionar el dispositivo, el circuito afectado y las condiciones en las que apareció la incidencia.
Guías sobre protecciones
Consulta las guías sobre cuadro eléctrico y protecciones
Aquí puedes consultar contenidos sobre IGA, PIAs o magnetotérmicos, interruptores diferenciales, ICP, RCBO, botón TEST, tipos de diferencial y organización de las protecciones de una vivienda.
También encontrarás guías sobre diferenciales superinmunizados o rearmables, protección frente a sobretensiones, indicadores de estado, dispositivos tipo 1, 2 y 3 y coordinación entre protecciones.

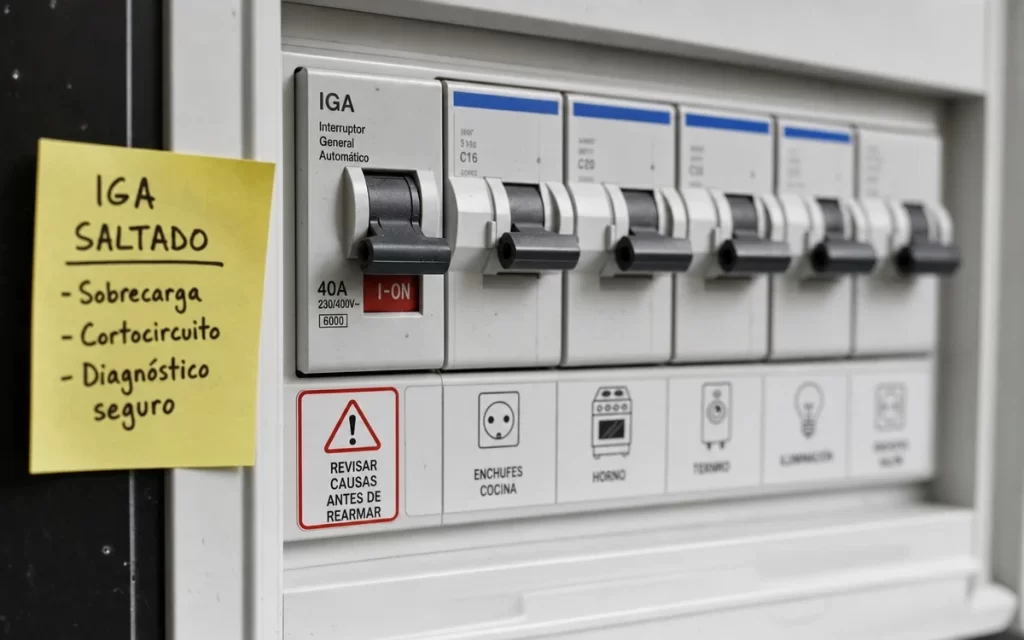

- Por qué salta el IGA: causas y diagnóstico seguro
