INSTALACIÓN ELÉCTRICA · Viviendas en España
Entiende cómo se organizan los circuitos, conductores y sistemas de protección de una vivienda
La instalación eléctrica de una vivienda no es un conjunto de cables independientes. Circuitos, secciones de conductor, protecciones, puesta a tierra, tipo de suministro y puntos de utilización deben funcionar como un sistema coordinado conforme a las características de la instalación.
Comprender la instalación ayuda a interpretar averías, reformas y nuevas necesidades eléctricas
Cuando se añade un equipo, se reforma una cocina, se cambia el cuadro o se detecta un problema eléctrico, resulta útil saber cómo está organizada la instalación antes de pensar en una solución.
Los circuitos de una vivienda tienen funciones distintas y se relacionan con conductores y protecciones adecuados a las condiciones previstas.
Por eso no debe analizarse un cable, un magnetotérmico o un enchufe de forma aislada. La instalación debe entenderse como un conjunto coordinado.
Conocer cómo funciona una instalación no equivale a disponer de datos suficientes para modificarla.
El dimensionado y cualquier reforma deben valorar circuitos, conductores, protecciones, condiciones de instalación y requisitos reglamentarios reales.
Mapa de la instalación
Seis áreas permiten entender la estructura eléctrica de una vivienda
Circuitos
Distribuyen la alimentación hacia iluminación, enchufes y otras cargas previstas en la vivienda.
Conductores
Transportan la corriente y deben guardar relación con el circuito, las protecciones y las condiciones de instalación.
Cuadro eléctrico
Agrupa las protecciones y permite dividir la instalación en circuitos con funciones diferentes.
Puesta a tierra
Forma parte de las medidas de protección de la instalación y no debe confundirse con el neutro.
Tipo de suministro
Una instalación puede presentar características monofásicas o trifásicas que condicionan su organización.
Documentación
Reformas y cambios importantes pueden relacionarse con certificados y otros requisitos técnicos.
Circuitos de vivienda
La instalación se divide en circuitos porque no todas las cargas cumplen la misma función
Una vivienda dispone de circuitos destinados a diferentes usos. Esta separación permite organizar iluminación, tomas de corriente y determinadas cargas específicas bajo protecciones adecuadas.
El inventario de GestionLuz desarrolla tanto los circuitos habituales C1, C2, C3, C4 y C5 como los circuitos adicionales que pueden aparecer en determinadas viviendas.
Circuito relacionado con iluminación
Tomas de corriente de uso general y determinados usos previstos
Relacionado con determinadas cargas de cocina
Asociado a determinadas cargas domésticas específicas
Relacionado con tomas previstas para determinados espacios y usos
Electrificación
Electrificación básica y elevada no significan simplemente tener más o menos potencia contratada
La previsión de electrificación está relacionada con la organización y necesidades de la instalación de la vivienda.
En determinados casos pueden aparecer circuitos adicionales respecto a los circuitos básicos, destinados a nuevas cargas o necesidades específicas.
No debe confundirse grado de electrificación con potencia contratada.
Son conceptos relacionados con ámbitos diferentes y deben interpretarse dentro de la instalación y del suministro correspondiente.
Circuitos adicionales
C6 a C12 aparecen para cubrir determinadas necesidades adicionales
El inventario contempla específicamente circuitos adicionales vinculados a electrificación elevada y necesidades concretas.
Entre ellas pueden encontrarse previsiones relacionadas con climatización, secadora, automatización o gestión de energía y otras configuraciones recogidas en las guías correspondientes.
La existencia de una carga determinada no debe utilizarse por sí sola para improvisar un nuevo circuito sin valorar la instalación completa.
Cocina
La cocina concentra varias cargas que no deben tratarse como un único grupo de enchufes
Horno, vitrocerámica, lavadora, lavavajillas, termo y pequeños aparatos pueden pertenecer a circuitos o previsiones diferentes dentro de una vivienda.
Comprender esa distribución ayuda a interpretar por qué determinados equipos no deben conectarse de cualquier manera o concentrarse sin comprobar el circuito que los alimenta.
Horno y vitrocerámica
El inventario dedica una guía específica al circuito previsto para estas cargas y a su relación con la instalación de cocina.
Lavadora, lavavajillas y termo
Se estudian conjuntamente desde la función del circuito C4 y sus posibles configuraciones reglamentarias.
Climatización
Un aire acondicionado puede requerir una previsión específica dentro de la instalación
La incorporación de equipos de climatización no debe analizarse únicamente desde la potencia del aparato.
El inventario contempla específicamente cuándo aparece un circuito independiente asociado a esta necesidad, separando la instalación eléctrica del diagnóstico o reparación interna del equipo de climatización.
Cableado
La sección de un conductor no se elige mirando solamente la potencia de un aparato
La sección de cable se relaciona con el circuito, la corriente admisible, la protección y las condiciones en las que se encuentra instalado.
También puede influir la longitud del recorrido y la caída de tensión admisible.
No debe recomendarse una sección definitiva sin conocer las condiciones reales de la instalación.
Una tabla genérica o una única cifra no sustituye la comprobación del circuito, método de instalación, protección y requisitos reglamentarios aplicables.
Sección en mm²
Los milímetros cuadrados describen la sección del conductor, no su longitud ni su diámetro exterior completo
La sección es uno de los datos utilizados al caracterizar un conductor eléctrico.
Comprender qué representa ayuda a interpretar por qué distintos circuitos pueden utilizar conductores diferentes y por qué la sección debe coordinarse con la protección correspondiente.
Mayor sección no significa automáticamente una instalación mejor.
El conductor debe corresponder al diseño y condiciones reales del circuito.
Caída de tensión
Longitud, sección y corriente influyen en la tensión disponible al final de una línea
Los conductores no deben analizarse únicamente por su capacidad frente a corriente. La longitud del recorrido y otras condiciones también pueden influir en el comportamiento eléctrico.
La caída de tensión permite comprender por qué una línea larga puede plantear requisitos diferentes a otra mucho más corta aunque ambas alimenten una carga parecida.

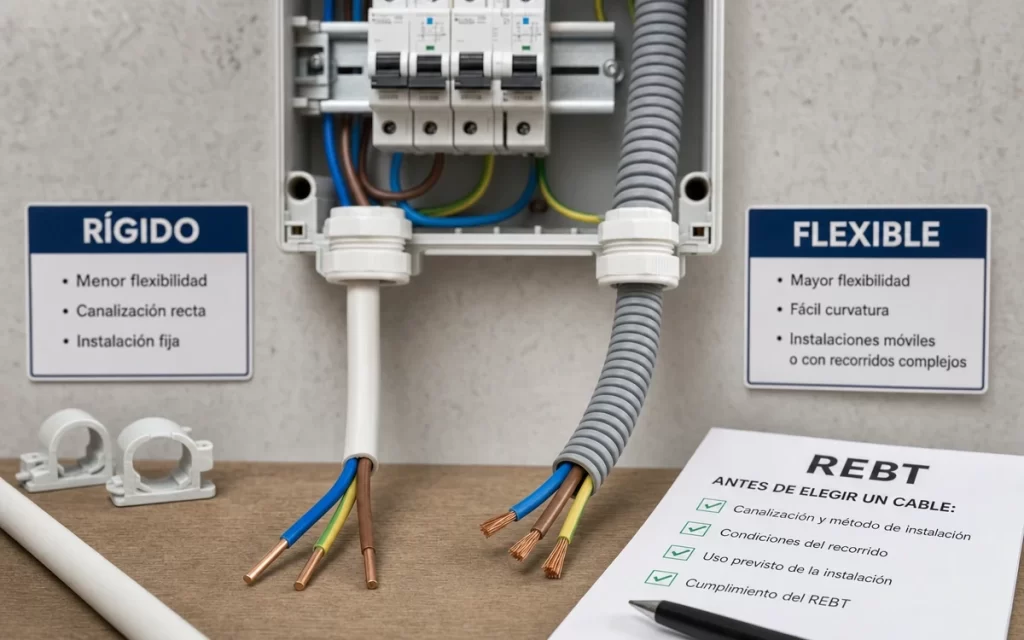

Tipos de conductor
Cable rígido y flexible describen construcciones diferentes, no categorías universales de mejor y peor
El inventario contempla una guía específica para explicar estas diferencias sin convertir el contenido en instrucciones de montaje.
La elección debe corresponder al uso, sistema de instalación y condiciones técnicas previstas.
La instalación eléctrica no debe diseñarse seleccionando componentes por una característica aislada.
Conductores, canalizaciones, conexiones y protecciones forman parte de un mismo conjunto.
Colores de los cables
La identificación por color resulta útil, pero tiene límites especialmente en instalaciones antiguas
Los colores de los conductores ayudan a identificar funciones dentro de instalaciones actuales, pero no deben utilizarse como única prueba cuando existe una instalación antigua, modificada o de origen desconocido.
Una identificación visual puede orientar, pero la función real del conductor debe confirmarse adecuadamente antes de cualquier intervención.
No toques un conductor porque su color parezca indicar que no debería estar en tensión.
Una instalación antigua o modificada puede no corresponder a la identificación esperada. La verificación eléctrica requiere procedimientos e instrumentos adecuados.
Instalación de enlace
No toda la instalación eléctrica pertenece al interior de la vivienda
Entre la red de distribución y los circuitos interiores existen distintos elementos que forman parte de la alimentación del edificio y de cada suministro.
El inventario incluye contenidos específicos sobre la Caja General de Protección, la Línea General de Alimentación y otros elementos que ayudan a distinguir la instalación de enlace de la instalación interior.
CGP
Forma parte de los elementos de protección asociados a la instalación de enlace.
Línea General de Alimentación
Forma parte del recorrido eléctrico anterior a las instalaciones individuales de los suministros.
Instalación interior
Comprende la distribución eléctrica dentro de la vivienda a través de sus circuitos.
Monofásica y trifásica
El tipo de suministro condiciona cómo se organiza y reparte la potencia
Una vivienda puede disponer de una instalación monofásica o trifásica. Ambas configuraciones presentan diferencias que afectan a la distribución de cargas y a la forma de interpretar determinados problemas.
Identificar cuál existe puede realizarse inicialmente mediante documentación, factura, contador o información visible, sin abrir partes selladas.
Monofásica
Es una configuración diferente de la trifásica y concentra el suministro doméstico bajo una única fase.
Trifásica
Utiliza varias fases y requiere considerar cómo se distribuyen las cargas entre ellas.
Cambio de configuración
Pasar de trifásica a monofásica no es simplemente modificar el contrato
El inventario contempla esta decisión teniendo en cuenta potencia, cargas existentes, instalación y gestiones relacionadas con el suministro.
Un cambio de configuración puede requerir comprobar técnicamente la instalación y valorar si corresponde actualizar documentación.
No debe recomendarse un cambio mono/trifásico únicamente porque una factura parezca elevada.
Primero deben analizarse la instalación, la distribución de las cargas y las condiciones contractuales que realmente generan el coste.

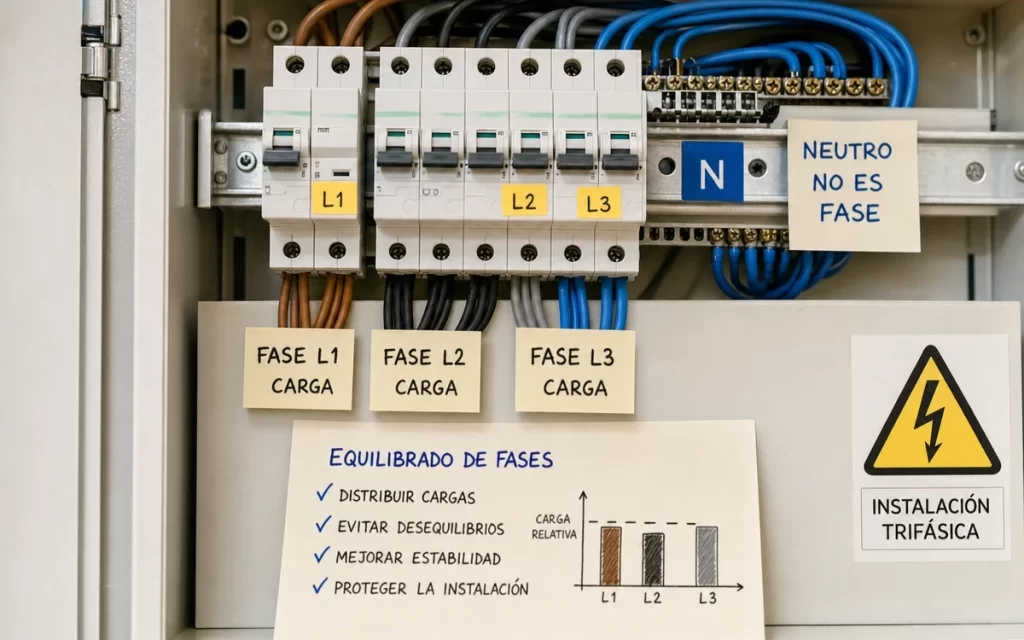

Equilibrado de fases
En una instalación trifásica importa cómo se reparten las cargas
Distribuir adecuadamente las cargas entre fases forma parte del funcionamiento de una instalación trifásica.
Una pérdida o problema en una fase puede provocar síntomas diferentes a un corte completo de suministro, por lo que el inventario dispone también de contenidos específicos para interpretar estas situaciones.
La comprobación y modificación del reparto de fases requiere intervención técnica adecuada.
Puesta a tierra
Tener conductor de tierra visible no demuestra por sí solo que la protección sea eficaz
La puesta a tierra forma parte de las medidas de protección de la instalación y debe entenderse conjuntamente con otros elementos, entre ellos la protección diferencial.
Observar una toma con contactos de tierra o un conductor verde-amarillo puede indicar que existe una previsión de puesta a tierra, pero no certifica que su comportamiento sea correcto.
La eficacia de una puesta a tierra requiere mediciones adecuadas.
No puede comprobarse de forma fiable mediante pruebas improvisadas con lámparas, cables, puentes o elementos metálicos.
Resistencia de tierra
Una medición permite evaluar algo que no puede deducirse únicamente mirando los cables
El inventario contempla específicamente la resistencia de puesta a tierra porque la presencia física de un conductor no basta para conocer las condiciones reales del sistema.
La evaluación requiere instrumentos y procedimientos de medida adecuados.
No utilices tuberías, radiadores u otros elementos metálicos como sustituto improvisado de una toma de tierra.
Las deficiencias de puesta a tierra deben diagnosticarse y corregirse como parte de la instalación eléctrica.
Enchufes sin tierra
Una toma puede suministrar electricidad y aun así carecer de conductor de protección
Que un aparato funcione conectado a una toma no demuestra que todas las medidas de protección previstas estén presentes.
Cuando se detectan enchufes sin tierra conviene analizar la instalación completa y no limitarse a sustituir la apariencia exterior del mecanismo.
Carcasas metálicas
Sentir corriente al tocar una carcasa es una señal que no debe normalizarse
Una sensación de descarga o tensión sobre una parte metálica puede estar relacionada con una fuga, un defecto de aislamiento o problemas en las medidas de protección.
El equipo debe dejar de utilizarse de forma segura y la situación requiere comprobar tanto el receptor como la instalación.
No repitas el contacto para comprobar si la descarga continúa.
Una carcasa que produce una descarga debe considerarse una incidencia que requiere revisión.
Equipotencialidad
En determinadas zonas importa reducir diferencias peligrosas de potencial entre elementos accesibles
La unión equipotencial aparece en el inventario especialmente vinculada a espacios como baños, donde las condiciones ambientales y los elementos conductores requieren especial atención.
Su función debe entenderse dentro del sistema general de protección de la instalación y no como una conexión aislada que pueda improvisarse.
Viviendas antiguas
Una instalación antigua debe valorarse por su estado y características, no únicamente por su edad
En viviendas antiguas pueden encontrarse cuadros con fusibles o “plomos”, ausencia de determinadas protecciones, tomas sin tierra o instalaciones modificadas a lo largo del tiempo.
La antigüedad por sí sola no permite afirmar que toda la instalación deba sustituirse, pero sí puede justificar una revisión cuando existen deficiencias, nuevas necesidades o dudas sobre su estado.

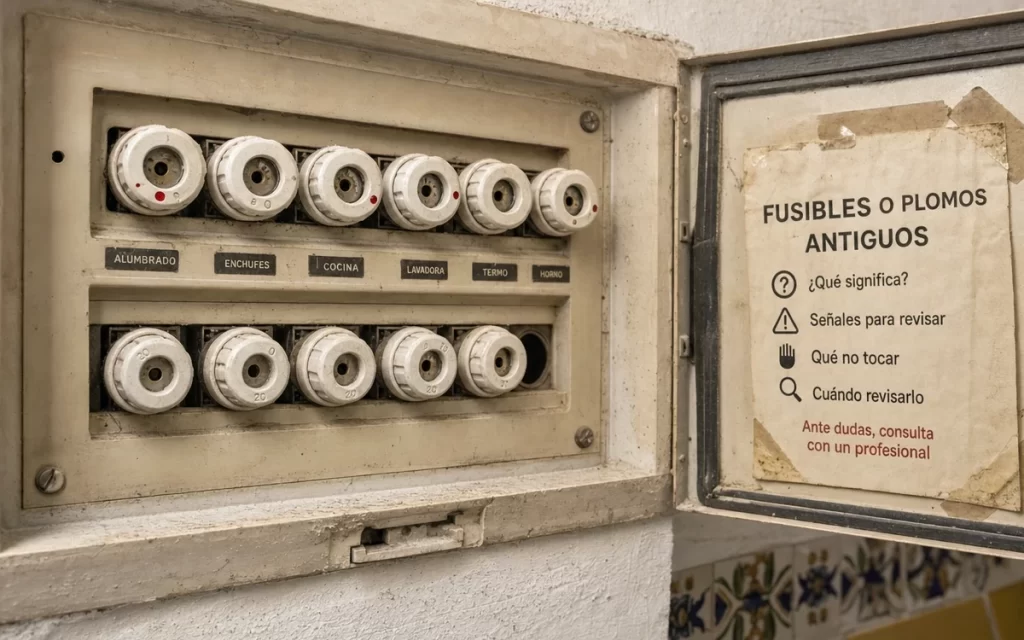

Cuadro antiguo
La presencia de fusibles o configuraciones antiguas debe analizarse dentro del estado general de la instalación.
Sin diferencial
La ausencia de esta protección requiere valorar la instalación completa y no simplemente añadir un aparato sin revisar el resto.
Sin toma de tierra
Debe estudiarse cómo está ejecutada la instalación y qué actuaciones son necesarias para corregir la situación.
Compra de vivienda
Una revisión visual puede detectar indicios, pero no certifica el estado eléctrico
Antes de comprar una vivienda antigua puede resultar útil observar cuadro, mecanismos, documentación disponible y signos evidentes de reformas o deterioro.
Sin embargo, determinados aspectos solo pueden comprobarse mediante mediciones y revisión profesional.
Que las luces y enchufes funcionen no demuestra que toda la instalación esté en condiciones adecuadas.
Funcionamiento, protección, capacidad y estado reglamentario son cuestiones diferentes.
Reformas
Modificar una instalación puede afectar a circuitos, cuadro, documentación y capacidad disponible
Una reforma de cocina, incorporación de climatización, nuevas cargas o redistribución de espacios puede cambiar las necesidades eléctricas de la vivienda.
Antes de añadir nuevos circuitos o aumentar protecciones conviene conocer qué instalación existe realmente y qué documentación corresponde a la actuación.
La reforma debe diferenciarse de una simple reparación puntual.
Pequeños negocios
Un local comercial no debe tratarse automáticamente como si fuera una vivienda
El inventario contempla instalaciones de pequeños negocios porque la actividad, potencia, características del local y posible consideración como pública concurrencia pueden modificar los requisitos aplicables.
No todos los negocios son locales de pública concurrencia y esa clasificación no debe asumirse únicamente por tratarse de un establecimiento abierto al público.
La actividad y características reales del local deben determinarse antes de aplicar requisitos específicos.
Proyecto, documentación y condiciones técnicas pueden cambiar según el caso.
Qué puede hacer el usuario
Comprender y observar no significa intervenir sobre conductores o circuitos energizados
Comprobaciones informativas
- Identificar qué circuitos aparecen rotulados en el cuadro.
- Consultar la documentación disponible de la instalación.
- Comprobar si el suministro figura como monofásico o trifásico.
- Observar si existen tomas aparentemente antiguas o sin contacto de tierra.
- Registrar qué cargas existen antes de plantear una ampliación.
- Identificar señales visibles de una instalación antigua o deteriorada.
Intervenciones que requieren evaluación técnica
- Modificar circuitos o protecciones.
- Redimensionar conductores.
- Añadir una toma de tierra improvisada.
- Manipular fases en una instalación trifásica.
- Comprobar conductores energizados mediante métodos caseros.
- Reformar el cuadro sin conocer el resto de la instalación.
Una instalación eléctrica se entiende mejor siguiendo el recorrido completo: alimentación → protecciones → circuitos → conductores → puntos de uso → tierra.
Analizar cada elemento dentro de ese conjunto permite interpretar mejor averías, ampliaciones y reformas sin convertir una explicación general en un diseño eléctrico improvisado.
