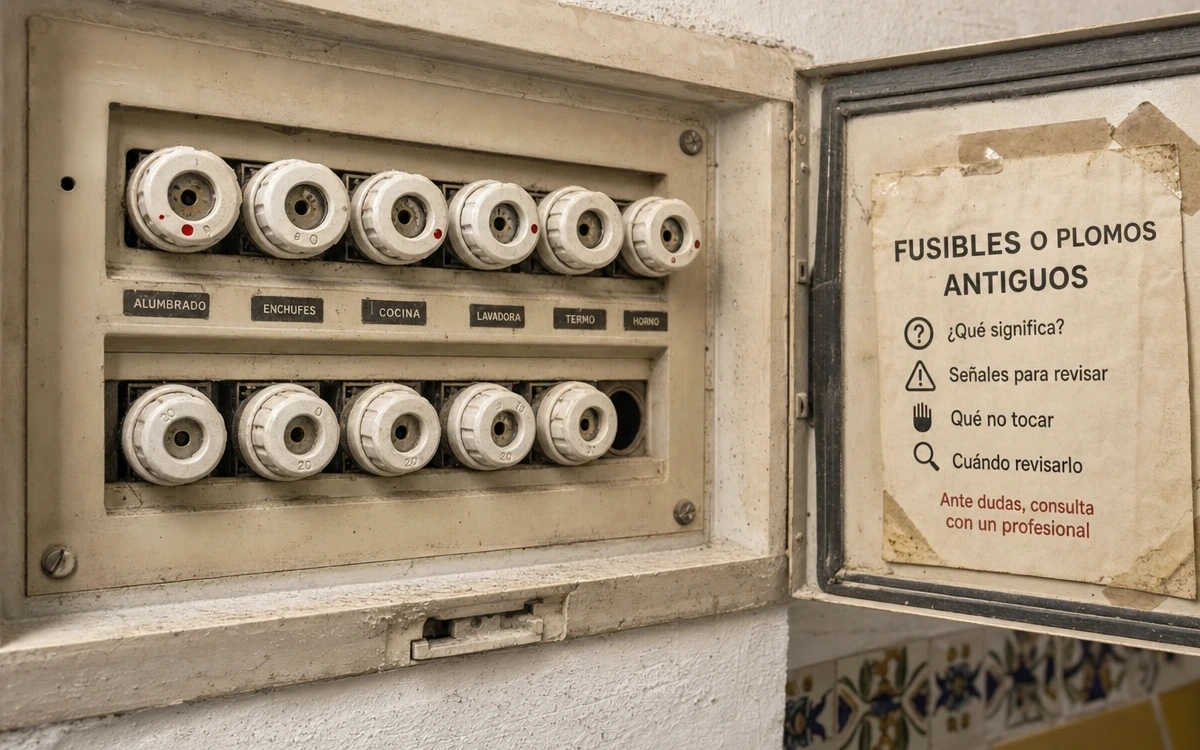

Un cuadro eléctrico con fusibles o “plomos” antiguos no significa, por sí solo, que la instalación sea ilegal, insegura o que haya que sustituirla de inmediato. Lo importante es su estado real, las protecciones disponibles, la puesta a tierra, los circuitos y el uso actual de la vivienda.
Sin abrir el cuadro ni retirar fusibles, hay señales que sí justifican una revisión prioritaria por una empresa instaladora habilitada: olor a quemado, marcas de calor, piezas deterioradas, chispas, ruidos anormales o fusibles que se funden repetidamente.
La antigüedad no basta para valorar la seguridad
Protecciones, tierra, cables, aislamiento y estado del cuadro
Una empresa instaladora de baja tensión
Actúa como una incidencia urgente si hay humo, fuego, chispas persistentes, olor intenso a quemado, calentamiento rápido, partes ennegrecidas o riesgo de tocar elementos eléctricos dañados. Aléjate y no manipules el cuadro. Solo corta mediante un mando general claramente accesible si hacerlo no exige acercarte a la zona dañada ni te expone al riesgo. Ante incendio o peligro inmediato, contacta con los servicios de emergencia.
¿Qué son los “plomos” y por qué no bastan para juzgar una instalación?
“Plomos” es una expresión coloquial que puede referirse a distintos fusibles. Un fusible es un dispositivo que protege frente a sobrecargas y cortocircuitos: si circula una intensidad excesiva, se funde para interrumpir el circuito.
El Reglamento Electrotécnico para Baja Tensión (REBT) admite los fusibles calibrados con características adecuadas como dispositivos de protección frente a sobreintensidades. Por ello, que un cuadro tenga fusibles no demuestra por sí mismo que esté mal instalado.
La cuestión es si esos fusibles, sus bases y el resto de la instalación siguen siendo adecuados y están en buen estado. Un fusible deteriorado, de calibre desconocido, sobredimensionado o mal coordinado con los conductores no debe considerarse una protección suficiente solo por estar presente.
Fusible, magnetotérmico y diferencial: funciones distintas
| Elemento | Función principal | Qué conviene recordar |
|---|---|---|
| Fusible | Protección frente a sobrecargas y cortocircuitos. | Debe ser adecuado al circuito y estar correctamente conservado. |
| Magnetotérmico | Protección frente a sobrecargas y cortocircuitos mediante un interruptor automático. | No se debe instalar ni cambiar su calibre sin comprobar los conductores y la coordinación de protecciones. |
| Interruptor diferencial | Forma parte de las medidas de protección frente a contactos indirectos, coordinada con la puesta a tierra y el esquema de la instalación. | No sustituye por sí solo la necesidad de una toma de tierra y conductores de protección en condiciones. |
Una instalación segura no depende de un único aparato. Deben funcionar conjuntamente las protecciones frente a sobreintensidades, las medidas frente a contactos indirectos, la puesta a tierra, los conductores de protección y el aislamiento de los circuitos.
Si no se identifica un diferencial visible, no puede concluirse automáticamente que no exista ninguna medida de protección. Sin embargo, si se desconoce cómo está resuelta esa protección, especialmente en una vivienda con zonas húmedas, receptores metálicos o toma de tierra incierta, es prudente solicitar una comprobación profesional. Consulta también qué implica un cuadro eléctrico sin diferencial.
Señales de que un cuadro antiguo necesita revisión
Una revisión no sirve únicamente para decidir si conviene cambiar el cuadro. También permite valorar los cables, el aislamiento, la tierra, la identificación de circuitos y si los usos actuales superan lo que la instalación puede soportar con seguridad.
- Olor a quemado, plástico recalentado o material aislante degradado.
- Manchas oscuras, carbonización, grietas, deformaciones o piezas visiblemente dañadas.
- Zumbidos, chasquidos o chispas procedentes del cuadro.
- Fusibles que se funden de forma repetida o cortes al conectar aparatos de uso normal.
- Cuadro sin identificación clara de los circuitos o con envolvente rota, incompleta o deteriorada.
- Desconocimiento sobre la puesta a tierra, los conductores de protección o la protección diferencial.
- Reformas parciales acumuladas, circuitos añadidos o nuevas cargas relevantes para la vivienda.
Estas señales no permiten diagnosticar la causa a distancia. Pueden relacionarse, entre otros motivos, con sobrecargas, malos contactos, bases de fusible deterioradas, aislamiento envejecido, protecciones inadecuadas o falta de coordinación entre el cuadro y los circuitos.
Qué puedes comprobar sin manipular el cuadro
La comprobación doméstica debe limitarse a la observación exterior y a mandos accesibles diseñados para el uso normal. No hace falta abrir tapas ni extraer ningún elemento.
- Observa el cuadro desde el exterior: busca olor, humo, daños visibles, decoloración, deformaciones o ruidos anormales.
- Anota qué aparatos estaban funcionando cuando se produjo un corte o se fundió un fusible.
- Comprueba si los circuitos y mandos están identificados de forma comprensible, sin retirar cubiertas ni tocar partes internas.
- Si es seguro hacerlo, toma fotografías exteriores para enseñárselas a la empresa instaladora. No te acerques a una zona que esté caliente, dañada o con indicios de arco.
- Solicita una revisión del cuadro, circuitos, aislamiento, toma de tierra, conductores de protección y compatibilidad con la potencia y los usos actuales.
No improvises una reparación. No abras el cuadro, no retires portafusibles, no toques bornes o conductores y no sustituyas un fusible por otro de mayor calibre. Nunca lo puentes ni introduzcas objetos metálicos para restablecer el suministro. Estas prácticas eliminan la función de protección frente a sobreintensidades y aumentan el riesgo de calentamiento o incendio.
¿Cuándo conviene renovar el cuadro eléctrico?
La renovación puede ser razonable cuando el cuadro no permite proteger adecuadamente los circuitos actuales, hay deterioro térmico o mecánico, la envolvente no evita el contacto accidental, no se puede identificar la función de los elementos existentes o hay dudas relevantes sobre la protección frente a contactos indirectos.
También debe valorarse al aumentar la potencia de uso, añadir circuitos o incorporar equipos de demanda relevante. Por ejemplo, una reforma de cocina, la electrificación de sistemas domésticos o la recarga de vehículo eléctrico pueden requerir analizar la instalación completa, no solo el cuadro.
Cambiar el cuadro no siempre resuelve el problema. Una envolvente nueva con protecciones modernas no confirma que los cables antiguos tengan aislamiento suficiente, que sus secciones sean adecuadas, que exista continuidad de tierra o que los circuitos estén en buen estado. La revisión debe abarcar el conjunto afectado.
Antigüedad, reforma y REBT en España
El REBT aprobado por el Real Decreto 842/2002 no obliga de forma general a rehacer una instalación doméstica únicamente por ser anterior a su entrada en vigor. La antigüedad tampoco acredita que la instalación sea segura: esa valoración requiere una comprobación técnica de sus elementos y de su estado.
Cuando se modifica, repara o amplía una instalación existente, el REBT se aplica a la parte modificada, reparada o ampliada. Además, deben adoptarse medidas que garanticen la seguridad del conjunto. El alcance concreto de una reforma, la documentación necesaria y los requisitos administrativos pueden depender de la Comunidad Autónoma, del tipo de actuación y de las características de la instalación.
Una actuación sobre el cuadro no permite presumir automáticamente que toda la vivienda queda adaptada a la normativa vigente. Del mismo modo, conservar parte de una instalación antigua no elimina la necesidad de intervenir si su estado supone un riesgo grave para personas o bienes.
Inspecciones y documentos que pueden ser necesarios
Una vivienda individual ordinaria no queda sometida a una inspección periódica general por el mero hecho de tener una instalación antigua. La ITC-BT-05 establece inspecciones iniciales y periódicas para determinados tipos de instalación, entre ellas algunas instalaciones especiales y determinadas instalaciones comunes de edificios de viviendas.
En las instalaciones comunes de edificios de viviendas con potencia total instalada superior a 100 kW, la periodicidad reglamentaria indicada es de diez años. Para las instalaciones que precisaron inspección inicial, la periodicidad prevista es de cinco años. Estos supuestos no deben extrapolarse automáticamente a una vivienda particular.
Ante una reforma, pide a la empresa instaladora que determine por escrito el alcance de los trabajos, la documentación aplicable y si procede certificado de instalación, memoria técnica, proyecto o alguna verificación o inspección. Conserva el presupuesto, los informes, el certificado que corresponda y la documentación de reformas anteriores.
Qué pedir en una revisión profesional
Para obtener una respuesta útil, conviene pedir una valoración del conjunto y no limitar la consulta a “cambiar los plomos”. La empresa instaladora puede revisar, según corresponda:
- El estado de la envolvente, las bases de fusible y las protecciones existentes.
- La identificación y el estado de los circuitos.
- El aislamiento y la condición de los conductores y canalizaciones.
- La continuidad de los conductores de protección y la toma de tierra.
- Las medidas de protección frente a contactos indirectos.
- La relación entre los circuitos, las protecciones y la potencia o las cargas previstas.
- Qué parte de la instalación debe intervenirse y qué documentación puede ser exigible.
Si estás valorando una compra, esta revisión es especialmente importante antes de asumir una reforma. Puede ayudarte esta guía sobre qué revisar en la instalación eléctrica antes de comprar una vivienda antigua.
Preguntas frecuentes sobre cuadros con fusibles antiguos
¿Tener fusibles antiguos significa que la instalación es ilegal?
No necesariamente. Los fusibles calibrados adecuados son dispositivos admisibles de protección frente a sobrecargas y cortocircuitos. La legalidad, seguridad y adecuación de un caso concreto dependen de su estado, características, coordinación con los conductores, puesta a tierra, protección frente a contactos indirectos y reformas realizadas.
¿Cuándo hay que cambiar un cuadro con plomos?
Debe valorarse una renovación cuando existen daños, calentamientos, protección insuficiente, incertidumbre relevante sobre tierra o diferencial, falta de identificación de circuitos o necesidad de incorporar nuevos usos y circuitos. La decisión debe basarse en una revisión profesional, no solo en la edad del cuadro.
¿Se pueden cambiar los fusibles por magnetotérmicos sin reformar toda la instalación?
No debe darse por hecho. Puede ser necesario analizar los conductores, el aislamiento, la toma de tierra, la envolvente y la coordinación de las protecciones. Sustituir el cuadro no garantiza por sí mismo la adecuación de los circuitos antiguos ni autoriza a modificar la instalación sin la valoración correspondiente.
¿Cómo saber si una vivienda antigua tiene toma de tierra?
No se puede confirmar con una observación superficial ni abriendo el cuadro. Si se desconoce el estado de la puesta a tierra o de los conductores de protección, solicita una comprobación a una empresa instaladora habilitada. Consulta también los riesgos y opciones de una vivienda sin toma de tierra.
¿Hace falta boletín para cambiar un cuadro eléctrico?
Depende del alcance de la actuación, de la documentación de la instalación, de los requisitos aplicables en la Comunidad Autónoma y de si intervienen otros trámites. Antes de contratar, pide a la empresa instaladora que indique por escrito qué certificado o documentación procede en tu caso.
¿Qué hacer si un fusible se funde varias veces?
No lo puentes ni lo sustituyas por uno de mayor calibre. Evita restablecer repetidamente el servicio sin conocer la causa, anota los aparatos que estaban en uso y solicita una revisión profesional. Si hay calor, olor a quemado, chispas o daños visibles, no manipules el cuadro.
Fuentes y marco de referencia
- Real Decreto 842/2002: Reglamento electrotécnico para baja tensión (REBT), texto consolidado.
- Guías Técnicas de aplicación del Reglamento Electrotécnico para Baja Tensión.
- Preguntas frecuentes ministeriales sobre la ITC-BT-17.
Revisado el 23 de septiembre de 2026. La aplicación administrativa y documental de una reforma debe confirmarse para el caso concreto con una empresa instaladora habilitada y, cuando corresponda, con el órgano competente de la Comunidad Autónoma.
