Cuántos diferenciales debe tener una vivienda según el REBT

Qué exige el REBT para los diferenciales de una vivienda

La ITC-BT-25 del Reglamento Electrotécnico para Baja Tensión establece que una vivienda debe contar con uno o varios interruptores diferenciales que protejan todos sus circuitos frente a contactos indirectos.

Para los diferenciales destinados a esa protección, la norma fija estas condiciones generales:

• Corriente diferencial-residual asignada de 30 mA como máximo.
• Intensidad asignada igual o superior a la del interruptor general automático, o IGA.
• Como mínimo, un diferencial por cada cinco circuitos instalados, tanto en electrificación básica como elevada.
• La totalidad de los circuitos debe quedar protegida.

¿Cuándo puede bastar un solo diferencial?

En el caso estándar de una vivienda con electrificación básica y únicamente los cinco circuitos ordinarios C1 a C5, un diferencial puede cumplir el mínimo reglamentario, siempre que proteja todos ellos y reúna las características exigidas.

Esto no significa que una vivienda con un solo diferencial sea siempre la opción más conveniente, ni permite concluir que una instalación existente cumple la normativa solo mirando el cuadro. También importan la fecha de la instalación, posibles reformas o ampliaciones, la puesta a tierra, los receptores y la protección efectiva de cada circuito.

Por qué se instalan varios diferenciales aunque uno pudiera ser suficiente

Instalar varios diferenciales no es simplemente una forma de añadir aparatos al cuadro. Puede mejorar la continuidad de servicio: si aparece una fuga y dispara un diferencial, el corte puede limitarse a los circuitos conectados a ese dispositivo en vez de afectar a toda la vivienda.

La Guía-BT-25 contempla la conveniencia de repartir circuitos para reducir el alcance de los disparos y atender cargas que pueden requerir una mayor continuidad, como frigorífico, congelador, cocina, aire acondicionado, equipos informáticos u otros receptores con electrónica.

Más diferenciales no significa elegirlos sin criterio

El número de diferenciales es solo una parte del diseño. La selección del tipo de diferencial, su intensidad asignada, la respuesta ante corrientes de fuga y la coordinación con otros dispositivos dependen de los receptores y del esquema de la instalación.

Cuando hay diferenciales instalados en serie, debe garantizarse la selectividad: el dispositivo más próximo al circuito afectado debe actuar antes que el situado aguas arriba. La Guía-BT-25 indica criterios orientativos de tiempos y corrientes para lograrla, pero la coordinación real debe verificarse con la documentación técnica de los dispositivos y la instalación concreta.

También es posible prescindir de un diferencial general si se instala un diferencial por cada circuito o grupo de circuitos y todos quedan protegidos, siempre que se cumplan las condiciones de protección y selectividad aplicables.

Consulta la guía sobre selectividad entre diferenciales y por qué importa en una instalación para entender este concepto sin confundirlo con el simple hecho de tener varios dispositivos.

El caso especial del cargador de coche eléctrico

Si la vivienda incorpora un punto de recarga de vehículo eléctrico mediante el circuito C13, este circuito debe contar con un interruptor diferencial exclusivo, conforme a la ITC-BT-52. No conviene sumar este requisito de forma mecánica al resto de circuitos: las características del diferencial dependen del esquema de recarga, del equipo y de los requisitos aplicables.

La Guía técnica de la ITC-BT-52 recoge el marco de aplicación para infraestructura de recarga.

Qué puedes comprobar sin abrir el cuadro

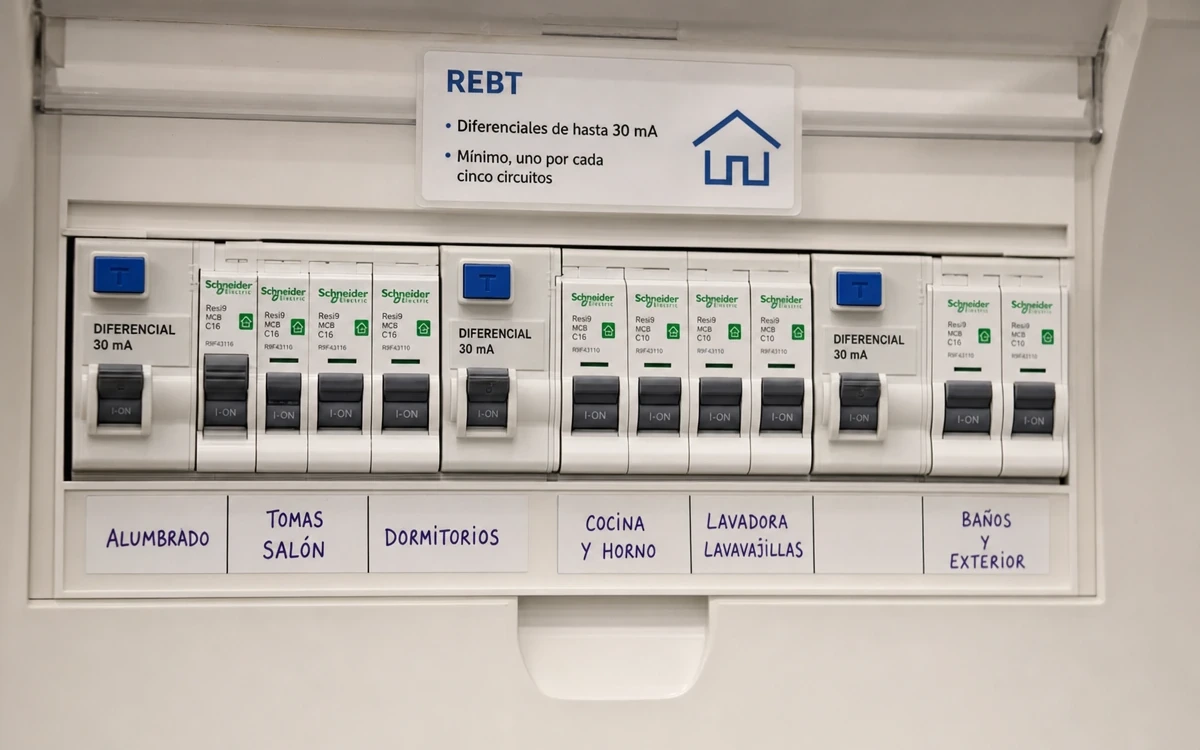

1. Observa desde el exterior cuántos diferenciales identificables hay y qué circuitos aparecen rotulados bajo cada uno.
2. Comprueba si alguno permanece en posición de disparo usando únicamente sus mandos accesibles.
3. Revisa la documentación disponible de la vivienda, como el esquema unifilar, memoria, certificado o documentos de reformas, si la necesitas para valorar una ampliación.
4. Solicita una revisión por una empresa instaladora o profesional cualificado si necesitas saber qué circuitos protege realmente cada diferencial o si la instalación cumple los requisitos aplicables.

Cuándo conviene pedir una revisión profesional

• El diferencial dispara con frecuencia o aparentemente sin un patrón claro.
• No se puede identificar qué circuitos quedan sin suministro cuando actúa cada diferencial.
• Se va a reformar o ampliar la instalación, añadir circuitos o cambiar condiciones de uso.
• Se instala recarga de vehículo eléctrico, aire acondicionado, calefacción eléctrica, aerotermia u otros equipos con electrónica de potencia.
• Se necesita comprobar cumplimiento, emitir un certificado o legalizar una modificación.

En resumen

Para una vivienda en España, el REBT no impone un número idéntico de diferenciales en todos los casos. Como regla mínima, exige uno por cada cinco circuitos instalados, con protección de todos los circuitos y una sensibilidad de hasta 30 mA para la protección indicada. En una vivienda básica con C1 a C5, un diferencial puede ser suficiente como mínimo ordinario. Instalar varios puede mejorar la continuidad de servicio, pero la solución definitiva debe definirse sobre el esquema real de la instalación y por personal cualificado.
