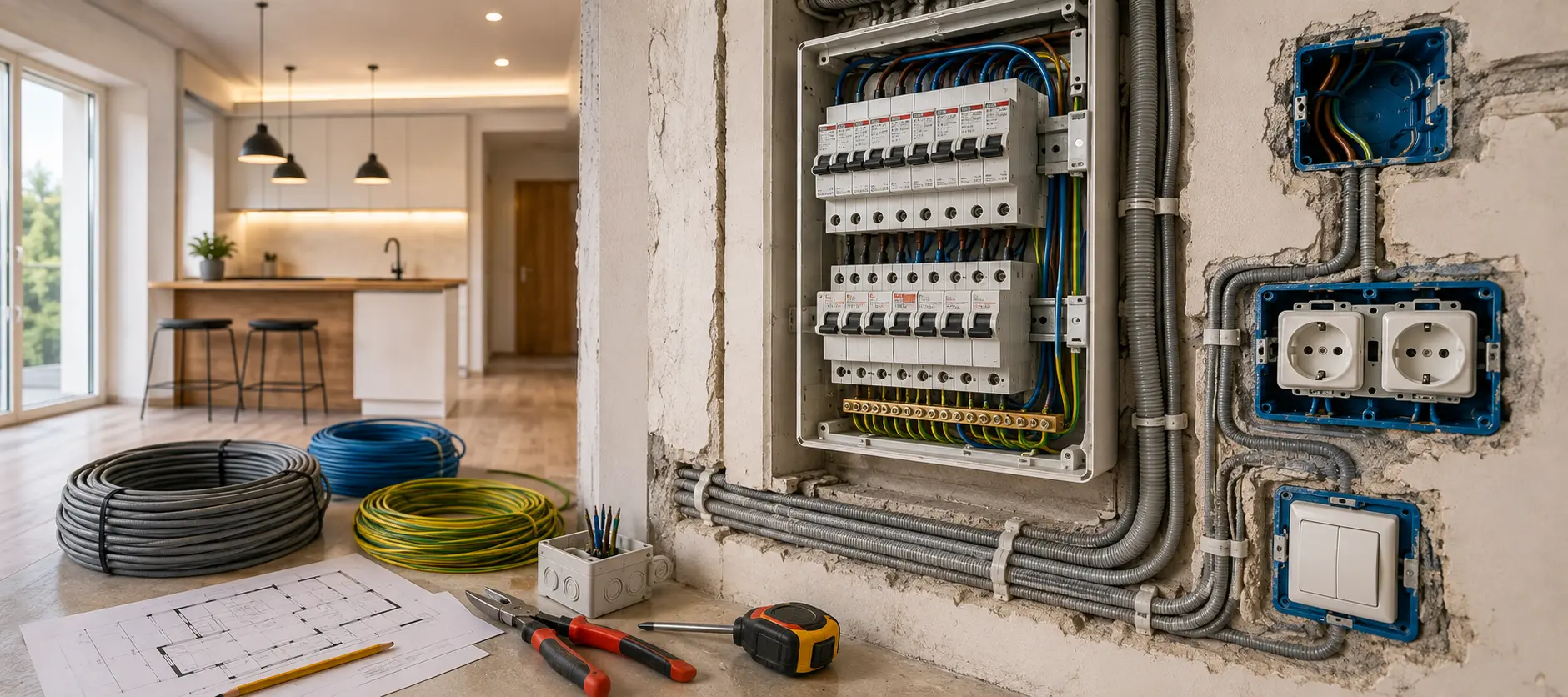

Instalaciones eléctricas domésticas
Una instalación eléctrica funciona mejor cuando circuitos, cargas y futuras necesidades se planifican como un conjunto
Guías para comprender cómo se organiza la instalación eléctrica de una vivienda: distribución de circuitos, enchufes, iluminación, cableado, ampliaciones, reformas, grandes electrodomésticos, climatización, domótica y nuevas cargas.
✓ Reformas y ampliaciones
✓ Cocinas, baños y nuevas cargas
La instalación no es una suma de enchufes y cables independientes. Los puntos de utilización dependen de circuitos, canalizaciones, protecciones y recorridos comunes que deben responder a las cargas actuales y permitir una evolución razonable de la vivienda.
La instalación eléctrica conecta las necesidades de la vivienda con una infraestructura capaz de alimentarlas
Cada punto de luz, enchufe o equipo eléctrico forma parte de una estructura mayor. Los conductores recorren canalizaciones, los circuitos agrupan determinadas cargas y el cuadro distribuye la alimentación entre diferentes partes de la vivienda.
Por eso, cuando se diseña, reforma o amplía una instalación, no basta con decidir dónde colocar un mecanismo. También hay que considerar qué circuito lo alimentará, qué otras cargas comparten esa línea, qué capacidad necesita y cómo se integrará con el resto de la instalación.
Esta categoría organiza los contenidos relacionados con el diseño doméstico, la distribución de circuitos, las reformas eléctricas, el aprovechamiento de canalizaciones existentes y la incorporación de nuevos usos sin perder de vista la estructura global.
Mapa de la instalación
Las principales capas que forman una instalación eléctrica doméstica
Desde el cuadro hasta el último punto de utilización existen varios niveles relacionados. Comprenderlos permite distinguir qué decisiones afectan a toda la vivienda y cuáles corresponden únicamente a un circuito o estancia.
Cuadro eléctrico
Distribuye la alimentación hacia los distintos circuitos y concentra buena parte de los elementos destinados a protección y seccionamiento.
Circuitos
Agrupan puntos y cargas con una función determinada. Su distribución condiciona cómo se reparte la instalación y qué sucede cuando se amplía.
Conductores
Transportan la corriente entre los distintos elementos. Su dimensionamiento debe relacionarse con la carga, la longitud y las condiciones de instalación.
Canalizaciones
Tubos, cajas y otros recorridos físicos determinan por dónde pueden pasar los conductores y cuánto margen existe para futuras modificaciones.
Enchufes y puntos de uso
Su cantidad y ubicación deben responder a cómo se utilizará cada estancia y no únicamente a una distribución geométrica del espacio.
Iluminación
Los puntos de luz, interruptores y sistemas de control forman una parte propia de la instalación y pueden adquirir nuevas necesidades con la domótica.
Grandes cargas
Horno, inducción, termo, climatización y otros equipos pueden justificar circuitos o líneas específicos según sus características y utilización.
Reserva y ampliación
Espacio en canalizaciones, recorridos disponibles y previsión de nuevas cargas facilitan que la vivienda pueda evolucionar sin rehacer partes innecesarias.
Estructura de circuitos
Separar cargas en circuitos permite distribuir mejor la instalación
Una vivienda no se alimenta normalmente mediante una única línea para todos sus aparatos. La división en circuitos permite adaptar conductores y protecciones a diferentes tipos de carga, limitar el alcance de determinadas incidencias y organizar futuras modificaciones.
Iluminación
Reúne puntos de luz y sus mecanismos de control, con necesidades distintas a las de los equipos de mayor potencia.
Uso general
Los enchufes destinados a cargas habituales deben distribuirse considerando cantidad, utilización prevista y concentración de aparatos.
Cargas importantes
Determinados electrodomésticos y equipos pueden requerir una línea específica en lugar de compartir un circuito general con otras cargas.
Nuevos usos
Climatización, electrificación adicional y futuras ampliaciones pueden modificar una distribución que originalmente fue diseñada para necesidades diferentes.
Planificación
Diseñar desde cero permite coordinar la instalación con el uso real de cada estancia
Distribución de espacios
La ubicación de mobiliario, electrodomésticos y zonas de trabajo condiciona dónde resultan útiles los enchufes, puntos de luz y mecanismos.
Agrupación de cargas
Decidir qué puntos comparten circuito permite evitar concentraciones innecesarias y reservar líneas específicas para las cargas que realmente las necesitan.
Recorridos y canalizaciones
La ruta prevista para los conductores influye en longitudes, facilidad de mantenimiento y posibilidades de ampliación posteriores.
Necesidades futuras
Prever climatización, automatización u otras cargas futuras puede evitar intervenciones posteriores mucho más invasivas.
Una reforma eléctrica puede ser parcial o afectar a toda la infraestructura
En viviendas existentes, las decisiones están condicionadas por lo que ya existe. Cableado, canalizaciones, cajas, mecanismos, cuadro y distribución de circuitos pueden encontrarse en estados muy diferentes, por lo que no todas las reformas necesitan el mismo alcance.
Estado del cableado
La antigüedad por sí sola no describe toda la instalación. Importan materiales, conservación, aislamiento, conexiones y adecuación a las cargas actuales.
Distribución existente
Una vivienda puede disponer de pocos circuitos o concentrar demasiados usos en una misma línea aunque determinados componentes individuales sigan siendo aprovechables.
Canalizaciones disponibles
El estado, recorrido y capacidad de los tubos condicionan si pueden reutilizarse o si la ampliación necesita nuevos caminos.
Cajas y mecanismos
Una renovación del cableado no obliga necesariamente a sustituir todos los elementos visibles si son compatibles con el diseño previsto y se encuentran en condiciones adecuadas.
Nuevas cargas
La reforma puede ser el momento adecuado para integrar equipos que la instalación original nunca tuvo que alimentar.
Accesibilidad
Una reforma integral ofrece oportunidades de modificar recorridos y añadir reservas que pueden resultar mucho más difíciles cuando las superficies ya están terminadas.
Ampliar una instalación no siempre significa prolongar el circuito más cercano
Añadir un enchufe, un termo, un equipo de aire acondicionado o una nueva zona electrificada puede parecer una modificación aislada, pero la decisión correcta depende de la carga que se incorpora y de la capacidad del circuito existente.
En algunos casos puede ser razonable extender una línea disponible. En otros, la nueva carga justifica llevar un circuito independiente desde el cuadro o reorganizar parte de la distribución existente.
La diferencia está en analizar qué demanda introduce la ampliación, qué capacidad queda disponible y qué consecuencias tendrá compartir el circuito con las cargas existentes.
Diseño por estancias
Cocinas, baños y otras zonas plantean necesidades eléctricas diferentes
Cocina
Concentra numerosos electrodomésticos y varias cargas importantes. La distribución debe coordinar puntos de uso, líneas específicas y ubicación definitiva del equipamiento.
Baño
Combina electricidad y presencia de agua, por lo que la ubicación de enchufes, iluminación y equipos debe considerar tanto la funcionalidad como las restricciones aplicables a zonas húmedas.
Zonas de uso general
Dormitorios, salones y espacios de trabajo necesitan suficientes puntos para evitar que la falta de planificación termine resolviéndose mediante múltiples regletas y alargadores.
Garajes y espacios separados
Llevar alimentación a otra zona de la propiedad requiere valorar distancia, carga prevista y estructura de distribución en lugar de tratarla como un simple enchufe adicional.
Algunos equipos modifican la arquitectura eléctrica de la vivienda
Cuando aparece una carga que no estaba contemplada en el diseño original, conviene analizar cómo se integrará en lugar de asumir que cualquier enchufe o circuito disponible puede alimentarla.
Placa de inducción y horno
La sustitución de una cocina basada en otra fuente de energía puede introducir nuevas necesidades de alimentación y distribución eléctrica.
Termo eléctrico
Su incorporación debe relacionarse con la potencia del equipo, el circuito disponible y las demás cargas que puedan compartirlo.
Aire acondicionado
Una vivienda que no fue preparada para climatización puede necesitar una nueva línea en lugar de aprovechar de forma automática un circuito próximo.
Lavadora y lavavajillas
Son cargas relevantes cuyo reparto debe analizarse junto con el resto de equipos de cocina y zonas de servicio.
Varias cargas simultáneas
La posibilidad de compartir una línea depende del conjunto de equipos que pueden funcionar a la vez y no únicamente de la potencia de uno de ellos.
Futuras ampliaciones
Dejar recorridos y capacidad de reserva puede facilitar la incorporación posterior de nuevas cargas sin intervenir de nuevo sobre acabados terminados.
Control y domótica
La automatización también depende de cómo se haya preparado el cableado
Interruptores inteligentes, actuadores y otros sistemas de control pueden necesitar conductores o espacios que una instalación convencional antigua no tenía previstos. Planificarlos durante una reforma amplía las opciones disponibles posteriormente.
Presencia de neutro
Algunos dispositivos necesitan alimentación permanente y requieren disponer de neutro en lugares donde las instalaciones tradicionales pueden no haberlo llevado.
Espacio en cajas
Determinados módulos necesitan mayor profundidad o volumen que un mecanismo convencional, algo que conviene prever antes de terminar paredes.
Canalizaciones de reserva
Dejar recorridos disponibles facilita añadir cableado o sistemas nuevos cuando las necesidades tecnológicas cambien.
Diseño flexible
Una instalación preparada para evolucionar reduce la dependencia de soluciones improvisadas cuando se incorporan nuevos sistemas de control.
Forma de instalación
Una reforma puede utilizar recorridos empotrados, superficiales o una combinación de ambos
Instalación empotrada
Integra canalizaciones y cajas dentro de los cerramientos, ofreciendo una terminación discreta pero normalmente requiriendo mayor intervención sobre paredes y acabados.
Instalación superficial
Canaletas y otros sistemas vistos permiten crear o modificar recorridos con menor obra y pueden resultar adecuados cuando no conviene abrir cerramientos existentes.
Solución combinada
No todas las zonas de una vivienda tienen las mismas restricciones. Una reforma puede reutilizar parte de la infraestructura y crear nuevos recorridos únicamente donde sean necesarios.
Guías y artículos sobre instalaciones eléctricas domésticas
Esta sección reúne contenidos sobre diseño de instalaciones, distribución de circuitos, ubicación de enchufes, secciones de cable, reformas parciales o completas, reutilización de canalizaciones y ampliaciones de instalaciones existentes.
También encontrarás guías sobre cocinas, baños, climatización, termos, electrodomésticos, garajes, domótica y preparación de la vivienda para futuras cargas.

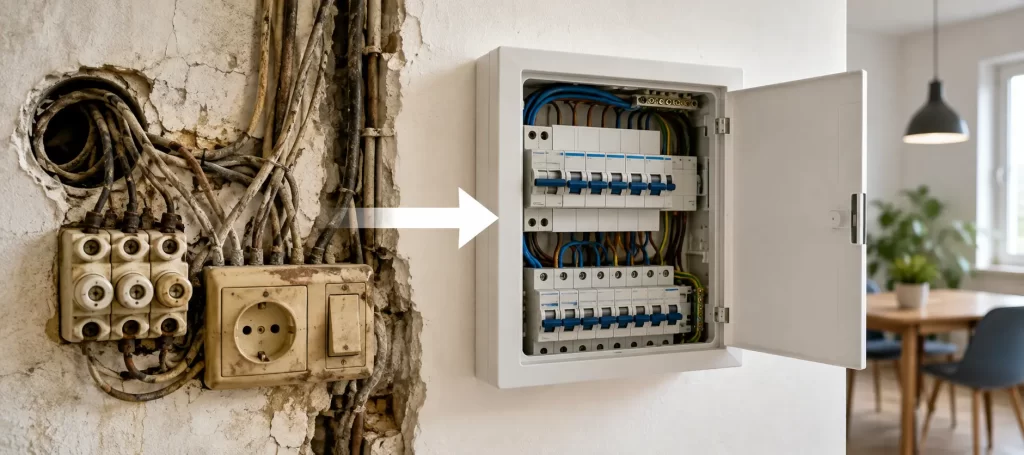

- Instalación eléctrica antigua: cuándo basta con una reforma parcial y cuándo conviene renovar todo el cableado
La antigüedad orienta la investigación, pero no demuestra por sí sola que toda la instalación haya llegado al final de su vida útil. Puede haber tramos renovados, conductores conservados en buen estado… - Cómo diseñar la instalación eléctrica de una vivienda desde cero: circuitos, enchufes, iluminación y futuras cargas
El plano debe partir de escenarios de uso, no de una lista genérica de habitaciones. Una cocina puede concentrar varios equipos de potencia relevante y actividades simultáneas; un dormitorio quizá necesite menos…
Temas relacionados
La estructura de la instalación se relaciona con potencia, protección y diagnóstico
Potencia y dimensionamiento eléctrico
Antes de distribuir grandes cargas entre circuitos conviene comprender qué potencia pueden demandar simultáneamente y qué capacidad necesita el conjunto.
Seguridad y protección eléctrica
Conductores, circuitos y cargas deben trabajar coordinadamente con los dispositivos destinados a proteger frente a fugas, sobrecorrientes y otros fenómenos eléctricos.
Averías y diagnóstico eléctrico
Conocer cómo están agrupados los puntos y qué recorridos comparten ayuda a localizar el origen cuando una parte de la vivienda deja de funcionar correctamente.
Los principios de diseño son generales, pero las exigencias concretas dependen de cada lugar
Conceptos como circuitos independientes, capacidad de conductores, caída de tensión, distribución de cargas y previsión de ampliaciones pueden explicarse mediante principios eléctricos generales.
Sin embargo, el número mínimo de circuitos, secciones prescritas, ubicaciones permitidas, sistemas de puesta a tierra, volúmenes de protección en zonas húmedas y otros requisitos pueden depender de la normativa aplicable en cada país o jurisdicción.
Planifica la instalación pensando en cómo se utilizará la vivienda
Las guías de esta categoría permiten profundizar en circuitos, cableado, enchufes, reformas, ampliaciones y nuevas cargas sin tratar cada punto eléctrico como un elemento aislado.
Comprender la estructura completa facilita decidir cuándo aprovechar una línea existente, cuándo crear una nueva y qué conviene prever antes de terminar una reforma.
