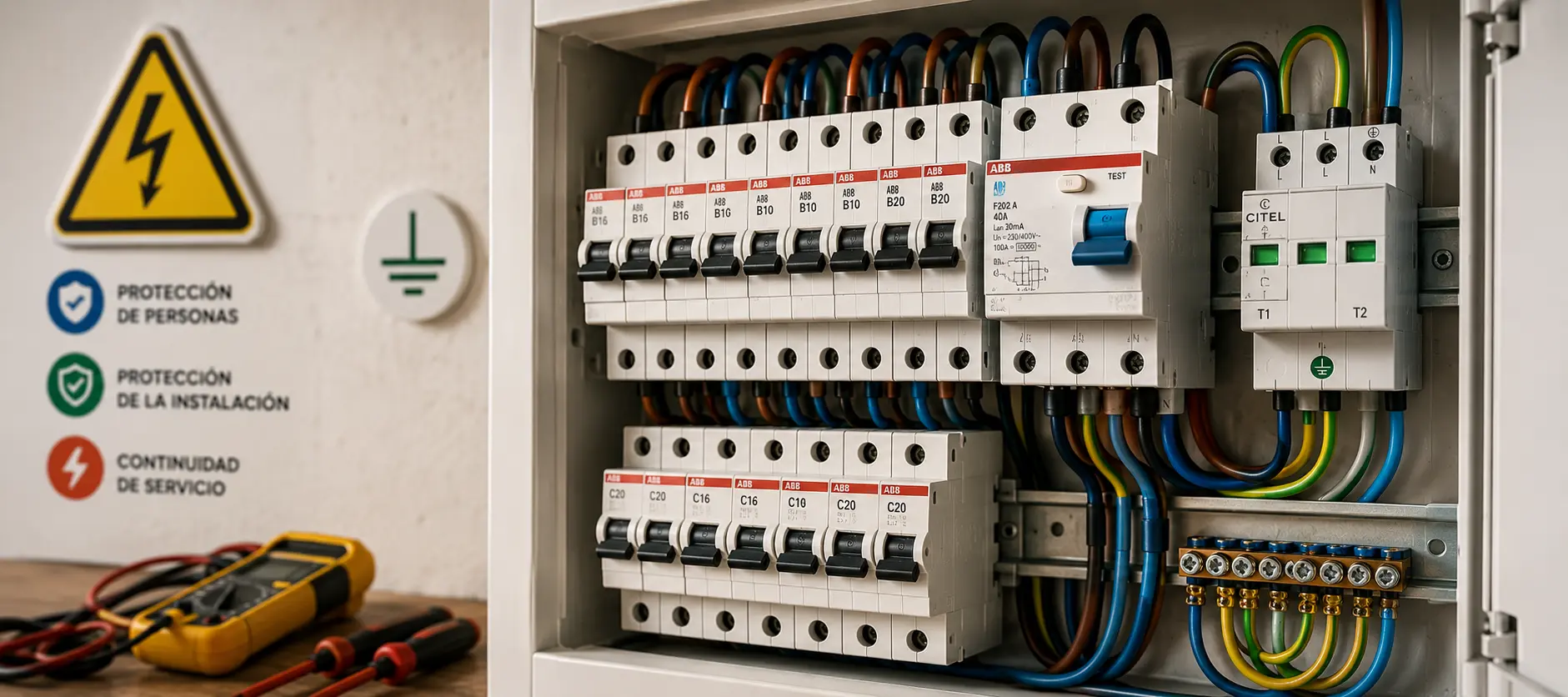

Seguridad y protección eléctrica
Una instalación segura necesita protecciones distintas para riesgos eléctricos diferentes
Guías para comprender cómo trabajan diferenciales, magnetotérmicos, puesta a tierra y protectores contra sobretensiones, cómo se coordinan entre sí y qué función cumple cada elemento frente a fugas, sobrecorrientes, contactos indirectos y perturbaciones eléctricas.
✓ Puesta a tierra y protección de personas
✓ Sobretensiones y coordinación de protecciones
No existe un único dispositivo capaz de proteger frente a todos los fenómenos eléctricos. La seguridad depende de asignar a cada protección la función adecuada y conseguir que el conjunto responda de forma coordinada.
Proteger una instalación significa actuar frente a riesgos de naturaleza diferente
Una corriente excesiva por sobrecarga no representa el mismo fenómeno que una fuga hacia tierra. Una sobretensión tampoco se controla de la misma manera que un cortocircuito, y disponer de puesta a tierra no sustituye automáticamente a las demás protecciones.
Por eso esta categoría organiza la seguridad eléctrica alrededor de las funciones que debe cumplir el sistema: limitar sobrecorrientes, detectar fugas, reducir el riesgo de contacto, gestionar sobretensiones y conseguir que una avería afecte únicamente a la parte necesaria.
Los artículos especializados desarrollan después la selección y coordinación de cada dispositivo. Esta página sirve como mapa para comprender qué protege cada elemento, cómo se relacionan y por qué no deben tratarse como componentes intercambiables.
Mapa de protección
Los principales riesgos eléctricos requieren respuestas diferentes
Identificar primero el fenómeno que se pretende controlar ayuda a comprender por qué una instalación combina varios tipos de protección en lugar de depender de un único dispositivo.
Sobrecarga
Aparece cuando una corriente excesiva se mantiene en un circuito durante suficiente tiempo como para elevar la temperatura de conductores y conexiones.
Cortocircuito
Puede generar corrientes muy elevadas en muy poco tiempo y exige una desconexión capaz de interrumpir el fallo dentro de la capacidad prevista del dispositivo.
Fuga a tierra
Parte de la corriente abandona el recorrido previsto y puede circular por aislamiento deteriorado, masas metálicas, humedad u otros caminos no deseados.
Contacto indirecto
Una masa normalmente no energizada puede adquirir tensión debido a un fallo de aislamiento y crear un riesgo para quien la toca.
Sobretensión transitoria
Es un aumento de tensión de duración muy breve que puede estar relacionado con maniobras eléctricas, descargas atmosféricas u otros eventos rápidos.
Sobretensión prolongada
Una tensión excesiva mantenida durante más tiempo representa un fenómeno distinto y requiere una estrategia de protección diferente.
Descargas atmosféricas
Los efectos directos o inducidos de un rayo pueden generar impulsos de gran energía que deben considerarse dentro de una estrategia coordinada de protección.
Fallo localizado
Además de desconectar una avería, una buena coordinación intenta evitar que el fallo deje sin servicio zonas de la instalación que no están afectadas.
Protección diferencial
El diferencial supervisa corrientes que no regresan por el camino esperado
El principio de funcionamiento diferencial se basa en comparar las corrientes que circulan por los conductores activos del circuito. Cuando aparece un desequilibrio suficiente, puede indicar que parte de la corriente está circulando por otro camino.
Sensibilidad
La corriente diferencial asignada determina el nivel a partir del cual el dispositivo está diseñado para actuar y debe elegirse según la función que debe cumplir.
Tipo de diferencial
Las cargas modernas pueden generar formas de corriente residual diferentes, por lo que existen tipos diseñados para detectar fenómenos que no son idénticos.
Inmunidad
Determinados diseños buscan reducir disparos intempestivos provocados por perturbaciones sin eliminar la capacidad de protección frente a fugas reales.

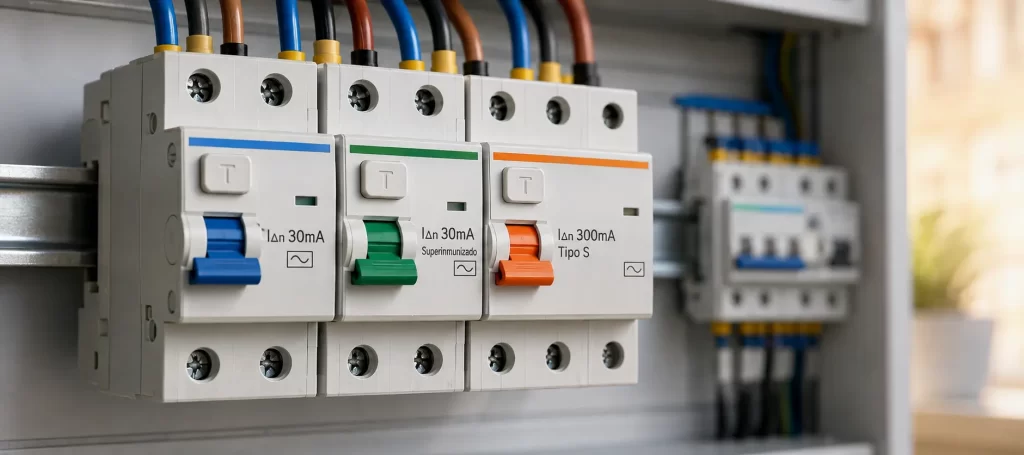

Selectividad
Cuando existen varios diferenciales en cascada, su coordinación puede ayudar a limitar la desconexión al sector donde aparece la anomalía.

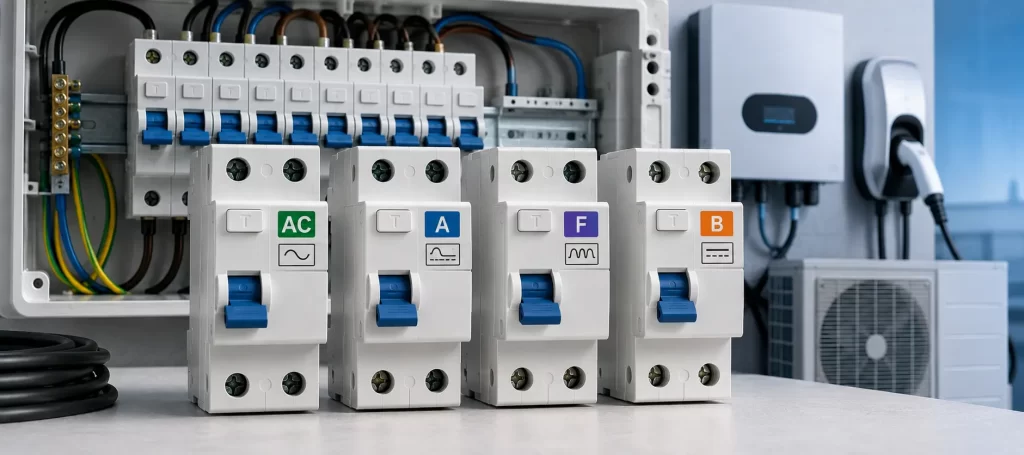

Tipos de diferencial
La electrónica de las cargas influye en qué corriente residual debe poder detectar la protección
Tipo AC
Está asociado a corrientes diferenciales alternas sinusoidales. Su ámbito de aplicación debe valorarse frente a las características reales de las cargas conectadas.
Tipo A
Está preparado para detectar formas de corriente residual adicionales a la alterna sinusoidal y resulta relevante con numerosos equipos electrónicos actuales.
Tipo F
Amplía el comportamiento frente a determinadas cargas con electrónica y variación de frecuencia, presentes en algunos electrodomésticos y sistemas de climatización.
Tipo B
Está destinado a escenarios donde pueden existir componentes residuales que requieren una capacidad de detección más amplia que la de otros tipos.
Protección contra sobrecorrientes
El magnetotérmico debe proteger el circuito, no simplemente ajustarse a la carga
Los interruptores magnetotérmicos combinan respuestas frente a corrientes excesivas de características diferentes. Su selección debe relacionarse con los conductores, las cargas y la corriente de cortocircuito que puede aparecer en el punto de instalación.
Corriente asignada
Debe coordinarse con la capacidad del circuito para evitar que los conductores trabajen durante demasiado tiempo por encima de condiciones admisibles.
Curva de disparo
Las curvas B, C y D presentan respuestas diferentes frente a corrientes elevadas de corta duración y se relacionan con el comportamiento de las cargas.
Poder de corte
Indica la capacidad del dispositivo para interrumpir una corriente de cortocircuito dentro de las condiciones para las que está especificado.
Coordinación con el cable
La protección y el conductor forman parte del mismo problema de dimensionamiento y no deben seleccionarse como elementos independientes.
Diferencial y magnetotérmico se complementan porque vigilan fenómenos diferentes
El magnetotérmico está orientado a limitar sobrecorrientes como las producidas por sobrecargas y cortocircuitos. El diferencial observa un desequilibrio de corriente asociado a fugas fuera del recorrido previsto.
Esto significa que una instalación puede presentar una fuga suficientemente importante para provocar la actuación del diferencial sin superar necesariamente la corriente nominal del magnetotérmico. También puede producirse una sobrecarga que haga actuar al magnetotérmico sin que exista una fuga relevante.
La seguridad surge de la combinación de funciones complementarias, no de elegir uno de estos dispositivos como sustituto del otro.
La puesta a tierra forma parte del sistema de protección frente a contactos indirectos
La conexión de masas y otros elementos a un sistema de puesta a tierra proporciona un camino previsto para determinadas corrientes de fallo y se relaciona con la actuación de los dispositivos de protección.
Masas metálicas
Las partes conductoras accesibles de determinados equipos pueden necesitar conexión al sistema de protección para evitar que una avería quede oculta.
Corriente de defecto
Cuando el aislamiento falla, la puesta a tierra participa en el recorrido de la corriente y en las condiciones que permiten detectar el defecto.
Coordinación con el diferencial
Ambos elementos cumplen funciones relacionadas pero distintas. Una puesta a tierra adecuada no convierte al diferencial en innecesario ni ocurre lo contrario.
Estado real del sistema
La mera existencia física de un conductor de protección no demuestra por sí sola que la puesta a tierra conserve las características necesarias para cumplir su función.
Sobretensiones
Una sobretensión transitoria y una sobretensión prolongada no son el mismo fenómeno
Sobretensiones transitorias
Son impulsos de duración corta que pueden alcanzar valores elevados y propagarse por las líneas eléctricas o por otras conexiones del sistema.
Sobretensiones permanentes o prolongadas
Se caracterizan por mantener una tensión excesiva durante un periodo mayor y pueden someter los equipos a condiciones para las que no están diseñados.
Eventos atmosféricos
Las descargas pueden inducir sobretensiones incluso sin impactar directamente sobre la instalación eléctrica del edificio.
Equipos sensibles
Electrónica, comunicaciones y otros dispositivos pueden necesitar una estrategia de protección escalonada en lugar de depender únicamente de una protección situada junto al equipo.
Protección contra impulsos
Los protectores tipo 1, tipo 2 y tipo 3 ocupan posiciones distintas dentro de una estrategia coordinada
Los dispositivos de protección contra sobretensiones transitorias no tienen todos la misma capacidad ni el mismo punto de aplicación. Su clasificación permite construir distintos niveles de protección desde la entrada de la instalación hasta determinados equipos sensibles.
Tipo 1
Está destinado a gestionar impulsos de elevada energía en escenarios donde la instalación debe considerar efectos asociados a descargas atmosféricas importantes.
Tipo 2
Se utiliza como nivel habitual de protección frente a sobretensiones transitorias dentro de instalaciones de distribución.
Tipo 3
Puede proporcionar una protección adicional próxima a determinadas cargas sensibles como parte de una coordinación previa adecuada.
Coordinación
La distancia, las características de los dispositivos y la energía que alcanza cada etapa condicionan cómo trabajan los distintos niveles en cascada.
Un protector en el cuadro y una regleta protegida no cumplen necesariamente la misma función
La protección instalada en el cuadro actúa sobre una parte amplia de la instalación y puede formar parte de una estrategia escalonada frente a sobretensiones. Una regleta con protección se encuentra mucho más próxima a la carga y sus características pueden ser muy distintas.
Por eso una protección local no debe interpretarse automáticamente como sustituta de la protección general, ni la presencia de un dispositivo en el cuadro significa que cualquier impulso llegará a todos los equipos con idéntico nivel residual.
La protección eficaz de electrónica sensible depende de cómo están coordinadas las distintas etapas y de las condiciones reales de la instalación.
Una protección bien coordinada intenta aislar el fallo sin desconectar más instalación de la necesaria
Cuando varios dispositivos están colocados en cascada, todos pueden llegar a detectar un mismo fenómeno. La selectividad busca que actúe preferentemente el elemento más próximo a la avería cuando las condiciones permiten establecer esa coordinación.
Varios diferenciales
Dividir la instalación puede mejorar la continuidad y facilitar la localización de una fuga frente a utilizar una única protección diferencial para todas las cargas.
Protecciones en cascada
Los dispositivos aguas arriba y aguas abajo deben analizarse conjuntamente para evitar desconexiones innecesariamente amplias.
Tiempo de actuación
En determinadas coordinaciones, las diferencias temporales forman parte del criterio utilizado para permitir que actúe primero la protección más próxima.
Continuidad de servicio
Separar adecuadamente circuitos y protecciones permite que una avería localizada no deje necesariamente toda la instalación sin alimentación.
Entorno de uso
El contexto de la instalación modifica los riesgos que deben considerarse
Instalaciones exteriores
Agua, radiación solar, temperatura, golpes y exposición ambiental añaden condicionantes que deben considerarse junto con la protección puramente eléctrica.
Zonas húmedas
La presencia de agua aumenta la importancia de coordinar ubicación de equipos, aislamiento, puesta a tierra y protección diferencial.
Regletas y alargadores
La concentración de cargas y las conexiones intermedias pueden introducir problemas de sobrecarga y calentamiento si se utilizan fuera de sus condiciones adecuadas.
Protección infantil
Las medidas destinadas a limitar el acceso a partes eléctricas deben reducir el riesgo sin crear conexiones deficientes o soluciones improvisadas.
Cargas con comportamiento especial
Motores, bombas y compresores pueden exigir una protección adaptada a su forma de funcionamiento
Estas cargas pueden presentar una corriente de arranque sensiblemente superior a la corriente durante el régimen estable. La protección debe distinguir ese comportamiento normal de una sobrecorriente que realmente indique una condición anómala.
Corriente de arranque
Puede ser elevada durante un periodo breve y condiciona la elección de dispositivos que no deben actuar ante un arranque normal.
Sobrecarga
Una corriente excesiva mantenida durante el funcionamiento puede indicar una condición diferente a la del arranque y requiere una respuesta adecuada.
Cortocircuito
Debe distinguirse de la sobrecarga y del pico inicial porque implica un fenómeno de magnitud y evolución diferentes.
Coordinación
La protección del circuito y la protección específica de la carga deben entenderse como capas complementarias cuando la aplicación lo requiere.
Una instalación que permanece desatendida plantea un problema adicional de continuidad y respuesta
En una vivienda ocupada, determinados síntomas pueden detectarse rápidamente: olor, ruido, disparos repetidos o equipos que dejan de funcionar. Cuando el inmueble permanece vacío durante largos periodos, esa supervisión humana desaparece.
En esos escenarios adquieren mayor importancia la correcta protección de los circuitos, el estado de las cargas que permanecen alimentadas y la decisión sobre qué equipos necesitan continuar funcionando.
El objetivo no es eliminar indiscriminadamente toda alimentación, sino reducir riesgos sin perder funciones que realmente deban mantenerse.
Guías y artículos sobre seguridad y protección eléctrica
Esta sección reúne contenidos sobre diferenciales, sensibilidades, tipos AC, A, F y B, magnetotérmicos, curvas de disparo, poder de corte, puesta a tierra y coordinación entre protecciones.
También encontrarás guías sobre sobretensiones transitorias y prolongadas, protectores tipo 1, 2 y 3, rayos, protección de equipos electrónicos, selectividad, instalaciones exteriores, zonas húmedas, motores y continuidad de servicio.

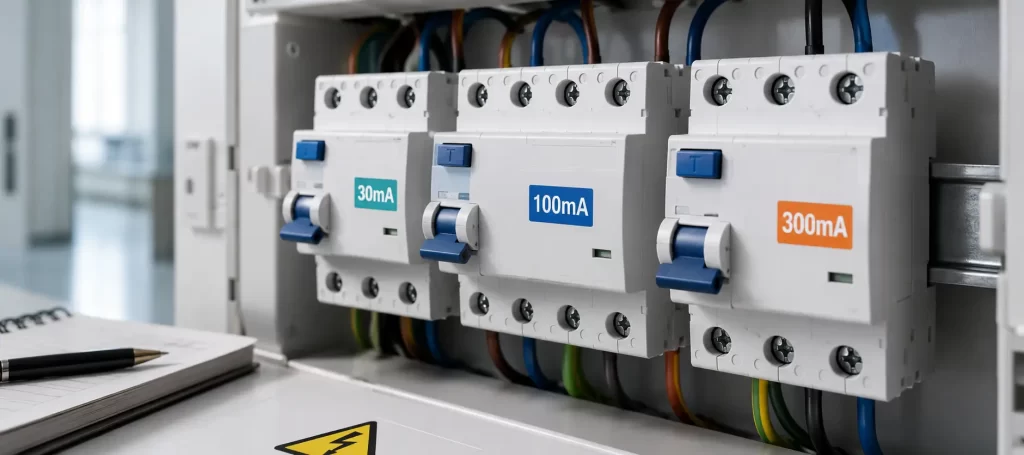

- Diferencial de 30 mA, 300 mA y otras sensibilidades: cómo elegir según el nivel y función de protección
La sensibilidad nominal IΔn expresa la corriente residual a la que está calibrado el diferencial para actuar dentro de sus características normalizadas. Qué es la corriente residual Es el desequilibrio entre los… - Cómo elegir el diferencial adecuado según las cargas de la instalación: tipo AC, A, F o B
El interruptor diferencial compara la corriente que circula por los conductores activos de un circuito. Si aparece una diferencia que indica una corriente residual hacia tierra u otra trayectoria no prevista, puede… - Diferencial normal, superinmunizado o selectivo: cuándo conviene cada uno y cómo coordinarlos
Las tres denominaciones no describen la misma característica. Un diferencial actúa cuando detecta un desequilibrio entre la corriente que sale por los conductores activos y la que regresa; ese desequilibrio puede indicar…
Temas relacionados
La protección eléctrica depende también del diseño, la medición y el diagnóstico
Instalaciones eléctricas domésticas
La protección debe coordinarse con circuitos, conductores, distribución de cargas y características físicas de la instalación que debe proteger.
Averías y diagnóstico eléctrico
Cuando una protección actúa, comprender su función ayuda a distinguir qué tipos de fallo pueden explicar el disparo y qué parte de la instalación conviene investigar.
Medición y calidad eléctrica
Medir fugas, tensiones, corrientes y otros parámetros permite comprobar condiciones que influyen en la actuación y coordinación de determinadas protecciones.
Una protección instalada no elimina todos los riesgos eléctricos
Los dispositivos de protección reducen riesgos dentro de las condiciones para las que han sido seleccionados e instalados, pero no convierten en segura cualquier manipulación de conductores, cuadros, enchufes o equipos energizados.
La elección incorrecta de un diferencial, magnetotérmico, protector contra sobretensiones o sistema de puesta a tierra puede dejar riesgos sin cubrir o provocar un funcionamiento inadecuado. Las intervenciones sobre la instalación deben respetar procedimientos y competencias apropiados.
Los principios de protección son generales, pero los requisitos concretos no son universales
Los fenómenos de sobrecarga, cortocircuito, fuga, contacto indirecto y sobretensión responden a principios eléctricos generales. Sin embargo, los dispositivos exigidos, sensibilidades, esquemas de conexión, sistemas de puesta a tierra y niveles de protección pueden variar según la normativa aplicable.
Por eso esta categoría diferencia el funcionamiento técnico de las protecciones de las obligaciones reglamentarias que dependan de cada país, tipo de instalación o jurisdicción.
Comprende primero qué riesgo debe controlar cada protección
Las guías de esta categoría permiten profundizar en diferenciales, magnetotérmicos, puesta a tierra, sobretensiones y coordinación sin tratar todos los dispositivos del cuadro como si cumplieran la misma función.
Entender qué fenómeno detecta cada elemento y cómo se relaciona con el resto de la instalación ayuda a interpretar mejor tanto el diseño preventivo como la actuación de las protecciones ante una anomalía.
