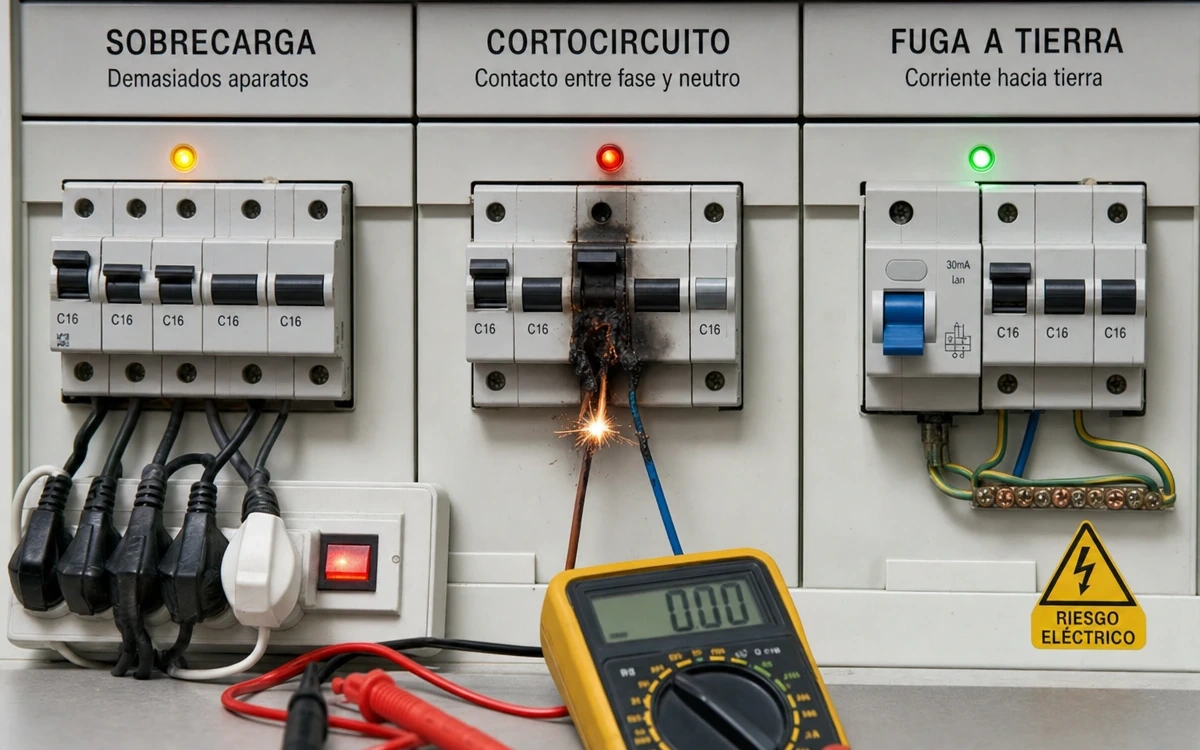

Una sobrecarga, un cortocircuito y una fuga a tierra no son el mismo fallo ni activan necesariamente la misma protección. Como orientación, los magnetotérmicos o fusibles se asocian a las sobreintensidades; el diferencial, a corrientes diferenciales y a la protección frente a contactos indirectos.
Demasiada corriente durante un tiempo
Unión accidental de muy baja impedancia
Corriente que se desvía hacia tierra
Ante humo, chispas persistentes, olor intenso a quemado, marcas negras, agua cerca de elementos eléctricos, calentamiento fuerte o descarga al tocar una masa metálica: aléjate y no toques la instalación. Corta la alimentación solo si puedes hacerlo sin exponerte y solicita asistencia profesional; si existe riesgo inmediato, contacta con los servicios de emergencia.
La diferencia esencial, de un vistazo
| Fenómeno | Qué ocurre | Protección habitual | Señal orientativa |
|---|---|---|---|
| Sobrecarga | Un circuito soporta una corriente superior a la prevista durante un tiempo suficiente para que los conductores o conexiones puedan calentarse en exceso. | Interruptor automático con protección contra sobrecargas o fusible calibrado adecuado. | El magnetotérmico puede disparar tras un tiempo de uso o al coincidir varias cargas. |
| Cortocircuito | Se produce una unión accidental de muy baja impedancia entre conductores con distinto potencial, con una corriente anormalmente elevada. | Interruptor automático o fusible con capacidad de corte adecuada. | El magnetotérmico puede disparar de forma inmediata al conectar un aparato o un circuito. |
| Fuga a tierra | Parte de la corriente se desvía hacia tierra, directamente o a través de elementos conductores. Puede deberse a un defecto de aislamiento o a corrientes propias de determinados equipos. | Interruptor diferencial, cuando detecta una corriente diferencial-residual conforme a sus características. | El diferencial puede disparar al conectar un equipo, con humedad o de forma aparentemente aleatoria. |
Estas asociaciones sirven para entender lo que puede estar ocurriendo, pero no confirman una avería concreta. Un mismo síntoma puede tener más de una causa y, en determinadas situaciones, pueden actuar varias protecciones.
Sobrecarga: demasiada demanda para el circuito
La sobrecarga es una sobreintensidad sostenida. Puede aparecer al utilizar a la vez varios receptores en un mismo circuito o por problemas que requieren revisión profesional, como conexiones deterioradas, bornes flojos, conductores inadecuados o determinados defectos de aislamiento.
En una vivienda, el interruptor automático del circuito suele incorporar una función térmica que responde frente a una sobrecarga. No obstante, que un magnetotérmico dispare no identifica por sí solo la causa ni demuestra que el circuito esté correctamente dimensionado.
Señales que pueden ser compatibles con una sobrecarga
- El magnetotérmico dispara después de un tiempo de funcionamiento.
- El disparo coincide con el uso simultáneo de varias cargas.
- Se aprecia calentamiento anormal en una clavija, un cable accesible o un receptor.
- Un equipo se detiene por actuación de su propia protección térmica.
Un enchufe, cable o aparato que se calienta de forma anormal no debe seguir utilizándose. No intentes resolver el problema instalando una protección de mayor intensidad: esa modificación puede eliminar la protección prevista para el circuito.
Cortocircuito: una sobreintensidad muy elevada
El cortocircuito es también una sobreintensidad, pero suele ser mucho más brusca. Ocurre cuando existe una unión accidental de muy baja impedancia entre puntos con distinto potencial, por ejemplo debido a un defecto en un cable, una clavija, una base, un aparato o una parte de la instalación.
La protección contra cortocircuitos debe actuar con capacidad suficiente para interrumpir la corriente de fallo que podría producirse en ese punto. Es una cuestión de diseño, coordinación y verificación de la instalación; no se puede resolver eligiendo un magnetotérmico solo por la potencia de un aparato.
Señales que pueden ser compatibles con un cortocircuito
- El magnetotérmico dispara inmediatamente al conectar un aparato o activar un circuito.
- Se percibe un chasquido, olor a material quemado o se observan marcas de arco.
- El dispositivo no permanece conectado tras un único intento de rearme realizado en condiciones seguras.
Un cortocircuito no siempre produce ruido, chispas visibles o marcas externas. Tampoco debe buscarse el punto del defecto abriendo enchufes, cajas, luminarias, aparatos o el cuadro eléctrico.
Fuga a tierra: qué detecta el diferencial
Una fuga a tierra es una corriente que se desvía hacia tierra. Puede deberse a un defecto de aislamiento, que puede ser peligroso, especialmente si hay humedad, deterioro o contacto con masas metálicas. Pero también puede haber corrientes de fuga permanentes o transitorias asociadas a equipos electrónicos, filtros capacitivos y otros receptores.
El interruptor diferencial compara las corrientes que circulan por los conductores activos y desconecta cuando aprecia una diferencia conforme a su sensibilidad y características. En viviendas, el REBT establece uno o varios diferenciales para la protección contra contactos indirectos, junto con la protección contra sobrecargas y cortocircuitos.
Precisión importante: que dispare el diferencial no significa automáticamente que exista un defecto peligroso, pero tampoco permite descartar uno. Una fuga repetida, coincidente con humedad, daños visibles, olor a quemado o sensación de descarga debe tratarse como una incidencia de seguridad.
Por qué un diferencial puede disparar
- Un defecto de aislamiento en un aparato, cable o parte de la instalación.
- Humedad o agua cerca de elementos eléctricos.
- La suma de pequeñas corrientes de fuga de varios equipos.
- Una corriente transitoria o una perturbación.
- Un problema de selección, conexión, tipo, estado o coordinación de las protecciones.
La Guía-BT-24 indica, como recomendación de diseño para reducir disparos intempestivos, que la corriente de fuga acumulada aguas abajo de un diferencial no supere el 30% de su sensibilidad. No es un valor para que una persona usuaria mida, ajuste o modifique el cuadro.
Qué protección suele actuar
Magnetotérmico o fusible
Se relaciona principalmente con la protección frente a sobrecargas y cortocircuitos. El REBT exige proteger los circuitos contra los efectos de las sobreintensidades.
Interruptor diferencial
Se relaciona con la detección de corrientes diferenciales-residuales y con la protección frente a contactos indirectos en las condiciones de diseño aplicables.
El diferencial no sustituye la protección contra sobrecargas o cortocircuitos. Del mismo modo, un magnetotérmico no reemplaza la función de protección diferencial frente a corrientes de defecto a tierra.
Qué puedes comprobar sin abrir el cuadro
- Observa qué dispositivo ha actuado: identifica, sin retirar tapas, si ha bajado un magnetotérmico, el diferencial o ambos.
- Busca señales externas de peligro: humo, olor a quemado, chispas, agua, humedad, marcas visibles o calentamiento anormal.
- Desconecta las cargas accesibles: apaga los aparatos que estaban en uso y desenchufa solo equipos secos, accesibles y sin daños visibles.
- Anota el contexto: qué aparato o circuito estaba funcionando y si el disparo fue inmediato o ocurrió después de un tiempo.
- Como máximo, un único rearme: solo si el cuadro y la zona están secos y no hay señales de peligro. Si vuelve a disparar, déjalo desconectado.
No abras el cuadro ni desmontes enchufes, mecanismos, luminarias o aparatos. No hagas mediciones de tensión, aislamiento, continuidad, tierra o corriente de fuga. No puentes ni bloquees un diferencial o magnetotérmico, y no sustituyas un fusible o protección por otro de mayor calibre.
Cuándo dejar el circuito desconectado y llamar a un profesional
- El magnetotérmico o diferencial dispara repetidamente.
- Hay olor a quemado, humo, chispas, ruido de arco, marcas negras o calentamiento anormal.
- Hay agua, humedad o inundación cerca del cuadro, enchufes, cables o equipos.
- Se nota cosquilleo o descarga al tocar una carcasa o masa metálica.
- La protección no rearma, no se mantiene conectada o dispara sin una causa observable.
- La incidencia afecta a varios circuitos, zonas comunes o un local abierto al público.
- Resolver el problema exigiría retirar una tapa, desmontar, medir o cambiar protecciones.
Marco aplicable en España
El Reglamento Electrotécnico para Baja Tensión (REBT) exige proteger los circuitos frente a sobreintensidades y regula la protección contra contactos directos e indirectos, así como la puesta a tierra. En una vivienda, la configuración mínima incluye un interruptor general automático con protección contra sobrecargas y cortocircuitos, además de uno o varios diferenciales para la protección contra contactos indirectos en las condiciones reglamentarias aplicables.
La puesta a tierra ayuda a limitar tensiones peligrosas en masas metálicas, facilita la actuación de las protecciones y permite el paso de corrientes de defecto o descarga en condiciones seguras. Su eficacia real depende del esquema de conexión a tierra, la continuidad del conductor de protección, las impedancias y los dispositivos instalados.
Las Guías Técnicas de aplicación del REBT sirven de apoyo interpretativo y técnico, pero no sustituyen al Reglamento ni a la valoración de una persona instaladora habilitada cuando existe una incidencia o una modificación de la instalación.
Preguntas frecuentes
¿Qué diferencia hay entre que salte el magnetotérmico y que salte el diferencial?
Como orientación, el magnetotérmico se asocia a sobrecargas y cortocircuitos, mientras que el diferencial detecta una diferencia entre las corrientes de los conductores activos, compatible con una fuga a tierra o una corriente diferencial-residual. El dispositivo que actúa orienta la revisión, pero no confirma por sí solo la causa.
¿Una sobrecarga hace que dispare el diferencial?
Una sobrecarga ordinaria se relaciona principalmente con la actuación de la protección contra sobreintensidades. Si actúa el diferencial, puede existir además una corriente de fuga, un defecto de aislamiento u otra circunstancia que requiere valoración. No conviene atribuir el disparo a una sola causa sin revisión.
¿Una fuga a tierra siempre es peligrosa?
No toda corriente de fuga tiene el mismo origen o riesgo: algunos equipos pueden generar pequeñas corrientes permanentes o transitorias. Sin embargo, una fuga repetida, un disparo del diferencial junto con humedad, daños, olor a quemado o una descarga debe considerarse una incidencia de seguridad.
¿Por qué dispara el diferencial al conectar un electrodoméstico?
Puede ser compatible con un defecto de aislamiento del aparato, humedad, una corriente transitoria o la suma de corrientes de fuga de distintos equipos. Desconecta el aparato de forma accesible si está seco y no presenta daños, evita rearmes repetidos y solicita revisión si el problema persiste.
¿Puedo cambiar un magnetotérmico por otro de más amperios?
No. Una protección de mayor calibre puede dejar de proteger adecuadamente los conductores y conexiones del circuito. La selección de protecciones exige comprobar el diseño de la instalación, los conductores, la coordinación y el poder de corte.
¿El diferencial protege contra cortocircuitos?
No debe considerarse un sustituto de la protección contra cortocircuitos o sobrecargas. El diferencial y la protección contra sobreintensidades cumplen funciones distintas, aunque ambas formen parte de la seguridad de la instalación.
Fuentes y normativa consultada
- Real Decreto 842/2002, Reglamento Electrotécnico para Baja Tensión (REBT), texto consolidado.
- Guía-BT-22: Protección contra sobreintensidades.
- Guía-BT-24: Protección contra los contactos directos e indirectos.
- Guías Técnicas de aplicación del REBT.
Contenido revisado con base en el REBT consolidado y las Guías Técnicas citadas.
